FK控制板（FK 主控板 A 型）

产品定位

提示

FK控制板 = FK 主控板 A 型（车牌识别一体机常用语音 + 显示驱动板）

车牌识别一体机里最常用的语音 + 显示驱动主板之一。主打国产替代与高性价比，广泛用于老旧小区改造和中小型物业项目，成本可控、安装简单、兼容性强。

选型时可参考一句话口诀：预算有限选 A 型，管理复杂选进阶协议板，注重显示效果选显示一体板。

FK 控制卡系列概览

提示

本站实际使用 12V 供电系列，分为两类：

• 12V 双色控制卡：红色 / 绿色 两种 PCB
• 12V 全彩控制卡

均采用最新 ARM Cortex-M 系列 RISC core 内核芯片，超高性能，显示效果完美。

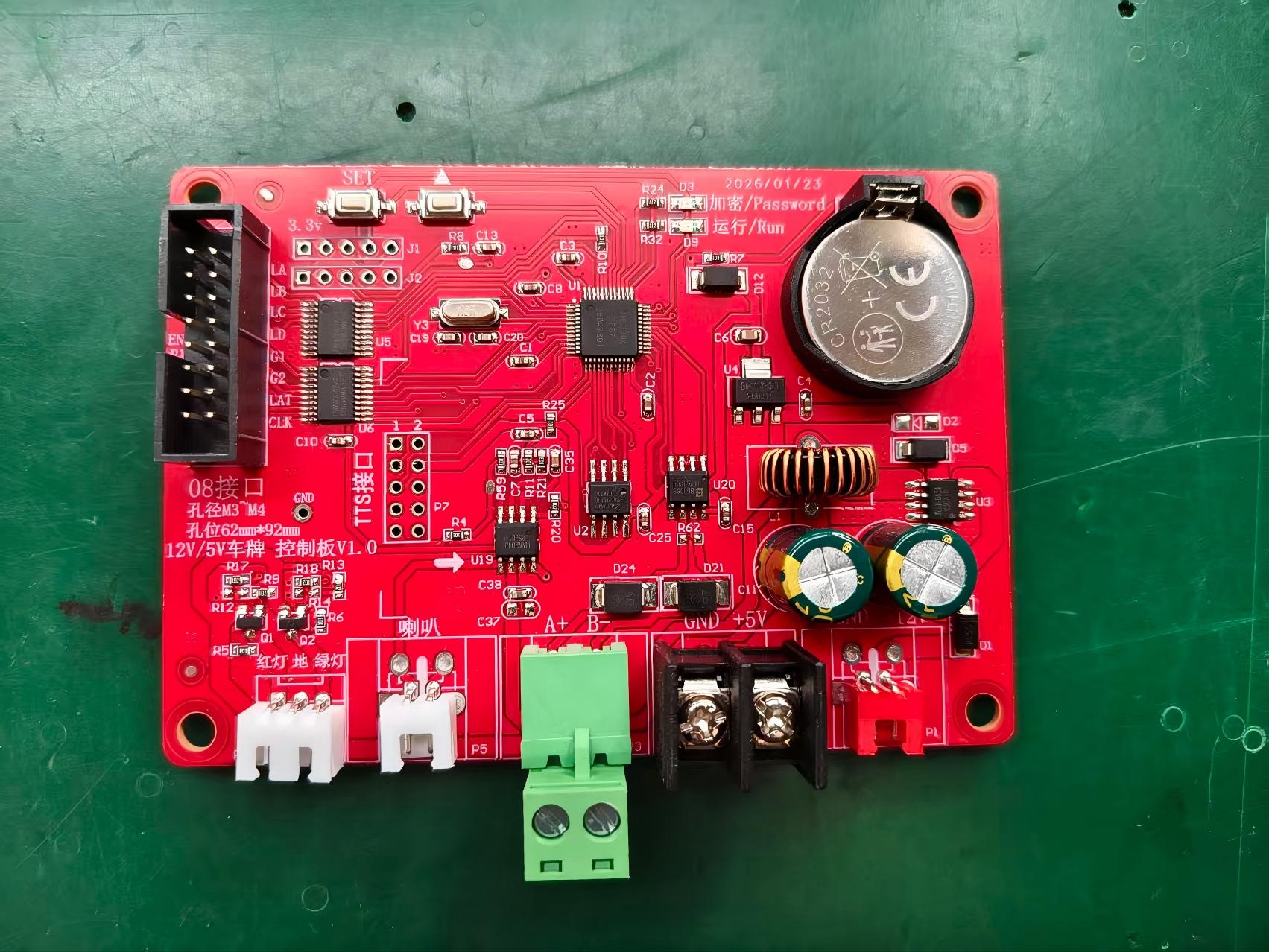

12V 双色控制卡（红色）

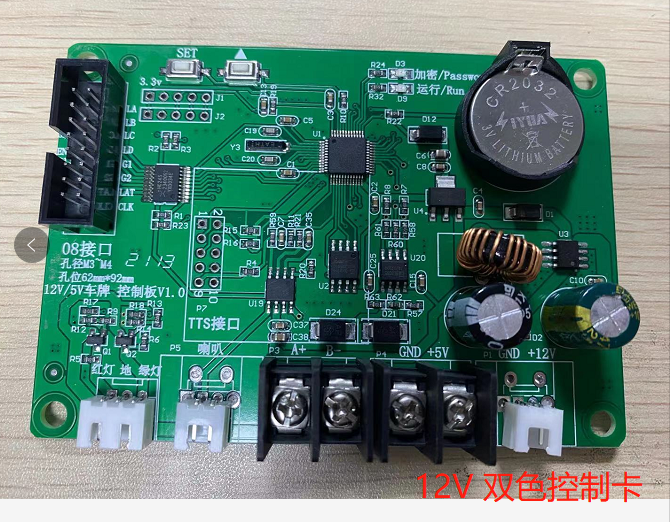

12V 双色控制卡（绿色）

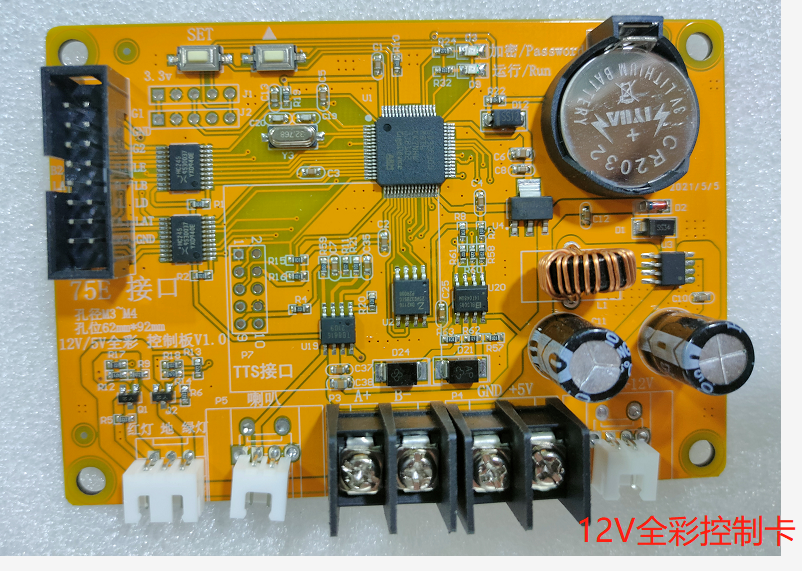

12V 全彩控制卡

主要功能

提示

• LED 屏驱动：把相机 / 平台通过 485 下发的指令，转换成可直接驱动 LED 屏幕板显示的信号

  • 双色卡：1 路 08 接口，支持 16 扫、4 行 4 字
  • 全彩卡：1 路 75 接口，支持 16/32 扫、4 行 4 字

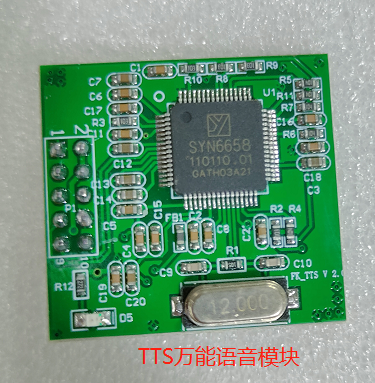

• 语音播报：板载行业常用语音，自带功放直接推喇叭；支持 TTS 万能语音接口，即插即用



• 红绿灯输出：两路红绿灯信号，驱动能力 1A

• 二维码显示：自带二维码生成引擎，可显示缴费二维码；显示二维码时扫描频率自动倍频至 800Hz 以上

典型规格

项目	规格
主控芯片	ARM Cortex-M 系列 RISC core 内核芯片
电源接口	12V 模式：输入 5A，输出可带 2 块模组，电流大于 3.5A，自带防反接保护
通讯接口	标准 RS-485，可自定义多种波特率
屏驱接口	双色卡：1 路 08 接口，16 扫，4 行 4 字；全彩卡：1 路 75 接口，16/32 扫，4 行 4 字
显示效果	支持单色、双色、全彩
语音驱动	板载常用行业语音 240 条以上，支持万能语音（自定义文本播报）
功放	板载自带功放，支持 48Ω、310W 喇叭
红绿灯输出	2 路，驱动能力 1A
二维码	自带二维码生成引擎，自动倍频，显示二维码时扫描频率自动升至 800Hz 以上（消除手机拍摄时的闪烁条纹）

控制卡外观识别

如何区分 A 型卡与 B 型卡

特征	A 型卡	B 型卡
按钮数量	2 个（少数版本 4 个）	1 个（黑色）
按钮外观	白色长方形	单个黑色按钮
按钮标识	第一个印 SET /「设置」，第二个为方向键	无文字标识
板卡丝印	—	版本号以 OLM- 为前缀，印有三角形图标

波特率设置方法

提示

控制卡波特率必须与相机 485 波特率一致，否则屏幕不显示、喇叭不播报。

1. 通电后屏幕第一行会显示控制卡当前的固件版本和波特率
2. 短按左边第一个 SET /「设置」 按钮，进入设置模式
3. 进入后短按第二个方向按钮切换配置值
4. 继续短按 SET 按钮切换配置项
5. 切换到波特率界面，修改波特率
6. 等待几秒钟，自动保存生效

注意

若屏幕完全无显示或显示乱码，优先检查：485 线 A / B 是否接反（A 对 A、B 对 B）、波特率是否一致、控制卡供电是否到位（5V / 12V）。

一体机主板接口（通用参考）

以常见的 12V 集成电源型主板为例，接口通常包括：

接口	说明
电源输入	12V / 5A（集成电源设计，切勿接入 220V）
相机电源	12V 输出，供抓拍相机
补光灯电源	12V 输出，注意正负极性
模组电源	5V 输出，供显示屏模组
道闸控制输出	继电器常开输出，接道闸【公共】+【起】
485 接口	A / B，连接相机与显示屏
喇叭接口	语音功放信号输出，配 4Ω10W 4 寸喇叭
红绿灯接口	3pin 2.54 端子，配 12V 共阴 LED 灯板
网络接口	联机时接交换机，与电脑组成局域网

接线安全

• 该主板采用集成电源设计，严禁将 220V 接入主板
• 补光灯接线注意正负极与输入电压参数；使用自带 220V 电源的补光灯可不接此接口
• 相机电源同理，使用自带 220V 转 12V 适配器的相机可不接主板供电

选型建议

提示

场景	推荐
小区 / 别墅区	A 型主控板 + 高清补光灯，投入低、维护方便
写字楼 / 产业园	可考虑进阶协议驱动板 + 云平台，支持权限分级、访客预约
商场 / 景区 / 医院	建议显示一体驱动板 + 多摄像头，显示效果更好

信息

本文内容整理自 FK 控制卡介绍文档（2021-06-25）等行业公开产品资料与调试文档，不同批次板卡功能与丝印存在差异，请以实物与厂家最新资料为准。
