两轮车识别模块

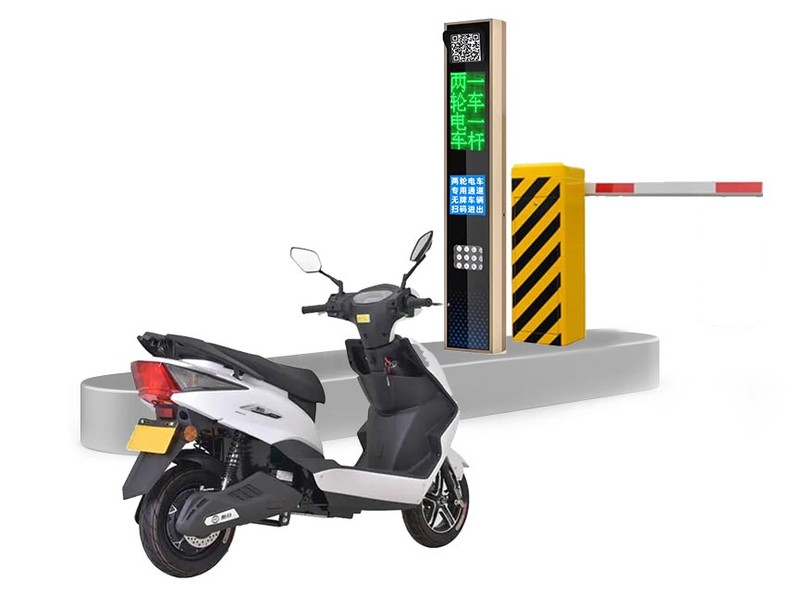

两轮电动车通行安装示意

安装概述​

注意

请仔细阅读每一个细节。不按指导文件施工，读卡距离会偏近。请再仔细看本安装指导文件。

模块安装到自己机箱​

安装前确认​

  1. U 型朝下，向前安装，前面只能是钢化玻璃。
  2. 机箱越宽越好：识别模块前面是大面积钢化玻璃，不能只留一个小口的钢化玻璃。
  3. 强烈建议安装到 LED 屏和补光灯的空白区域。
  4. 标签竖着读，竖着贴。

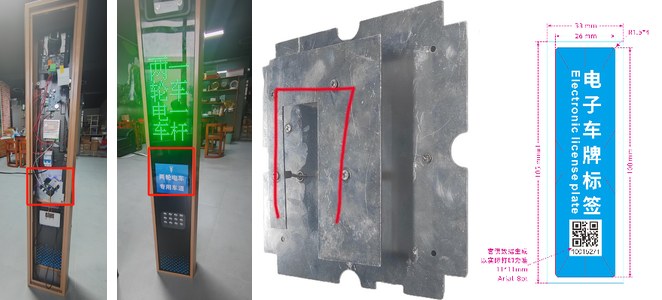

模块安装示意

吊装步骤​

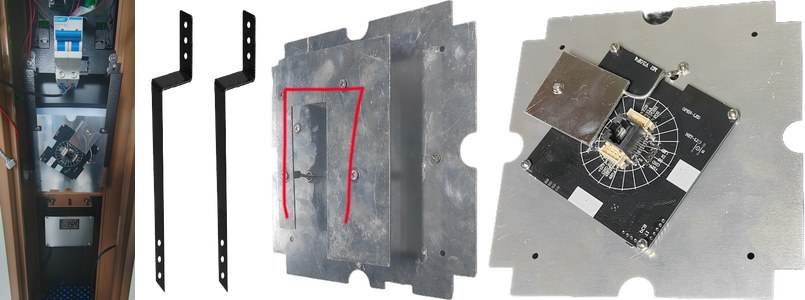

  1. 松开固定 LED/LCD 屏的底板螺丝，用支架吊装识别模块。
  2. 用两个金属竖条吊装识别模块，识别模块前面 U 型天线朝下，不要紧贴钢化玻璃，需要距离钢化玻璃 2 厘米左右，效果及灵敏度最佳。
信息

再强调一次：U 型朝下，向前安装，前面只能是钢化玻璃。

吊装步骤

模块装自己机箱，读卡距离近​

如果读卡距离达不到预期，重点检查以下两点：

  1. 胶布屏蔽：把粘标签的胶布撕掉，或者换一种胶布。部分厂家使用的胶布带信号屏蔽功能，会对微波读头信号产生干扰。
  2. 天线板前方无遮挡：不要有任何电源线、通讯线从铝板前面穿过去，铝板是微波读头天线板。

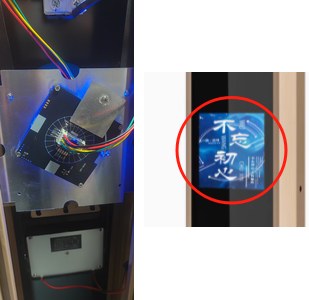

读卡距离检查

电子车牌标签种类​

识别模块需配合电子车牌标签使用，标签主要有以下几类：

类型适用场景特点
主推款通用防水、防撕、防晒、防挪用
抗金属标签摩托车适合金属车体
易挪用款汽车易挪用
易挪用款不收费车场易挪用

主推款：防水、防撕、防晒、防挪用​

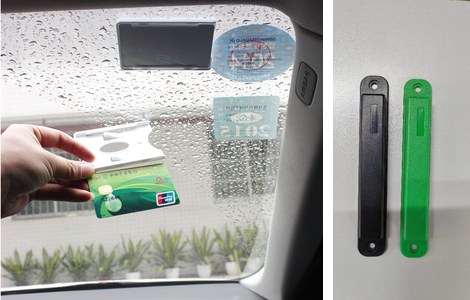

主推款标签

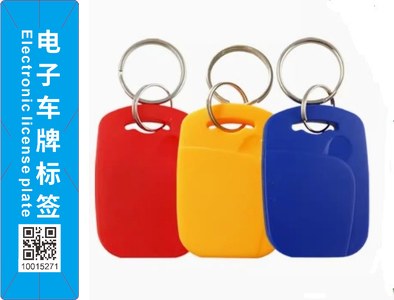

抗金属标签：适合摩托车用​

抗金属标签

易挪用款：适合汽车使用​

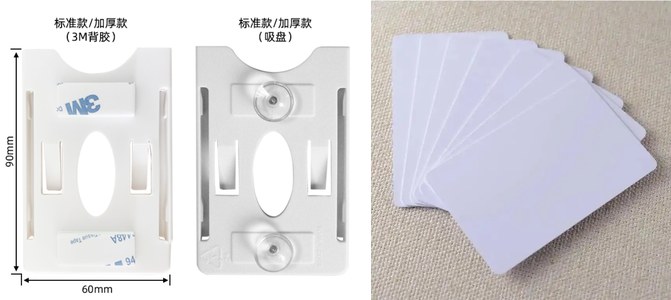

汽车用标签

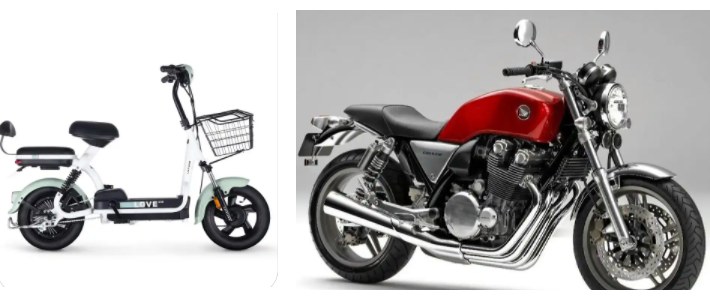

易挪用款：适合不收费车场​

不收费车场标签

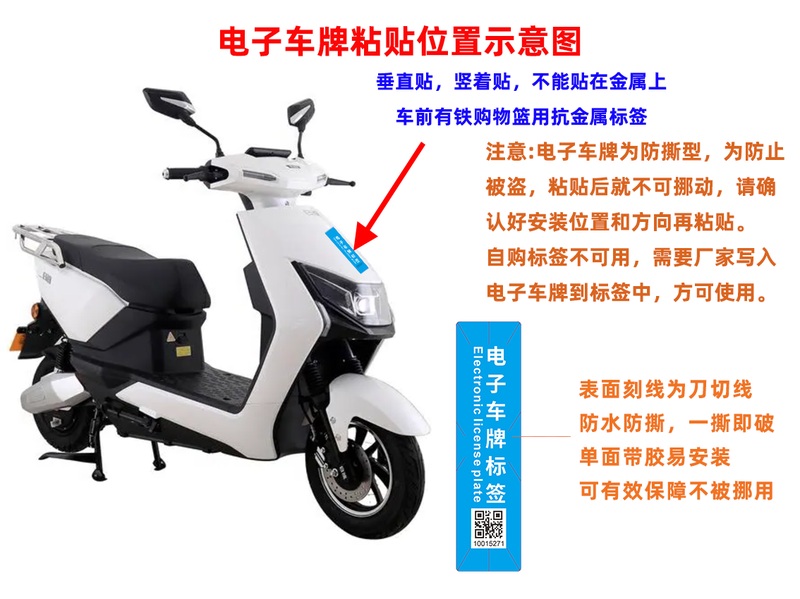

电子车牌粘贴位置​

电子车牌粘贴位置示意图

电子车牌标签贴法​

设备在车道中间​

设备在车道中间的场景，进和出都是左侧设备识别。电子车牌标签可以粘贴在前方塑料左侧。

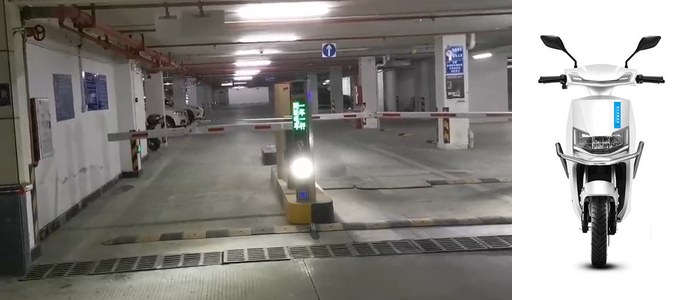

车道中间场景

设备在车道两侧​

设备在车道两侧的场景，进和出都是右侧设备识别。电子车牌标签可以粘贴在前方塑料右侧。

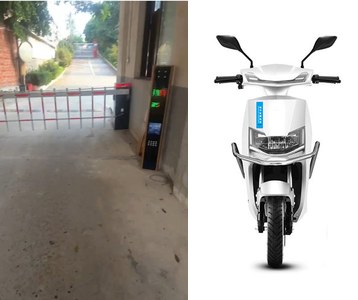

车道两侧场景

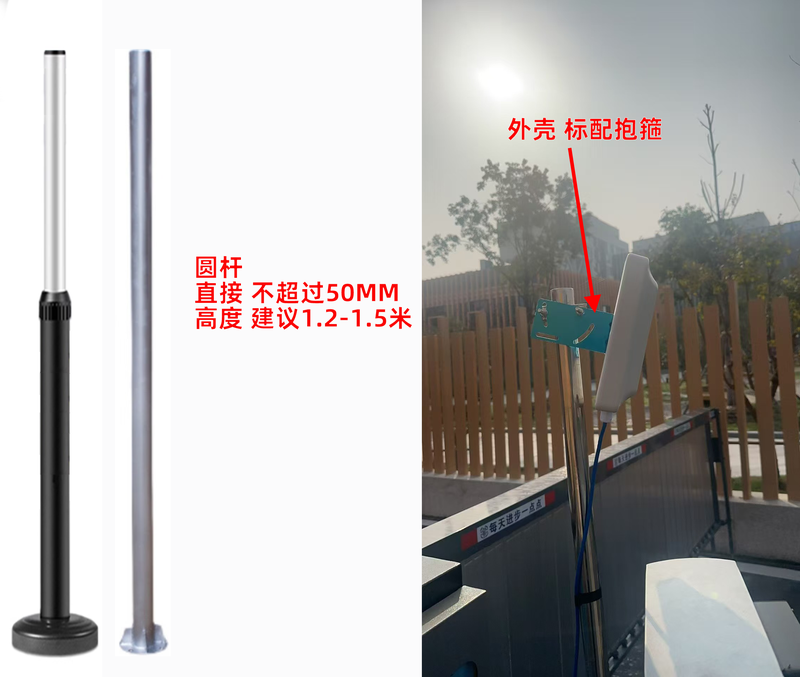

防水外壳配立柱说明​

  • 防水外壳出厂配抱箍。
  • 立柱可自备，要求：直径不超过 50 mm 的圆杆。
  • 高度建议 1.2 ~ 1.5 米。

防水外壳配立柱

设备安装问题：读卡距离近​

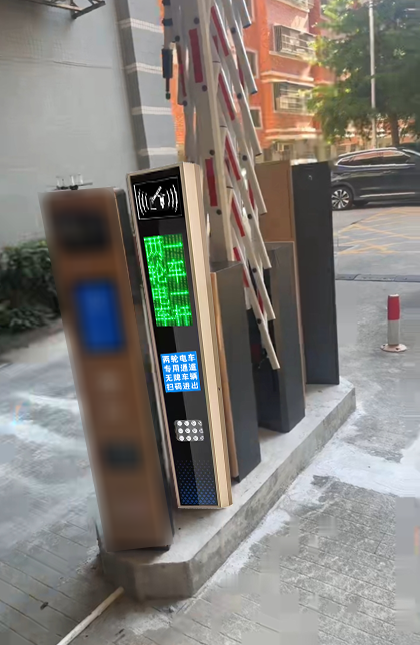

金属设备干扰​

两轮电动车识别一体机或者读头（立柱安装）时，前面或者侧前方不能有其他金属立柱、金属机箱、金属围栏等金属设备。出现这种情况，请将设备安装到其他金属设备前面。比如完全可以将车牌识别一体机和我们设备互换位置安装。

金属设备干扰示意

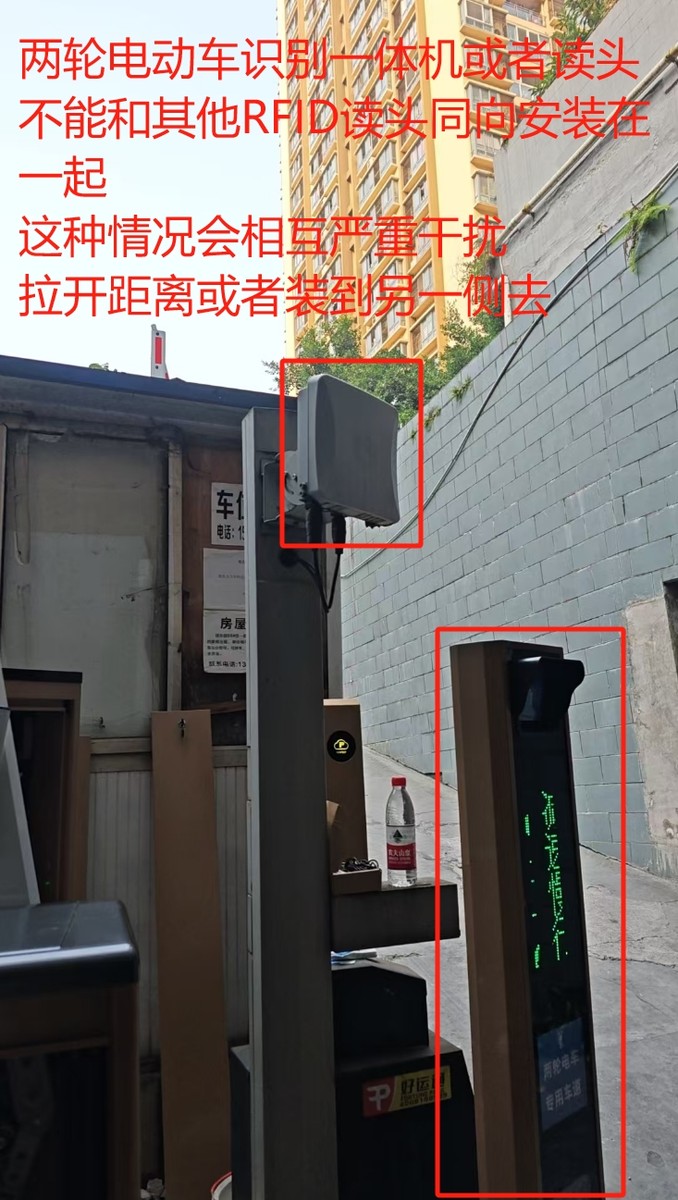

RFID 读头相互干扰​

两轮电动车识别一体机或者读头，不能和其他 RFID 读头安装在一起。这种情况会相互严重干扰，建议将一个设备安装到另外一侧去。

RFID 读头干扰示意
