液晶屏驱动板（S400）
产品定位
提示
LCD 显示屏驱动主板
本类板卡专为「显示 + 控制一体化」设计，自带高清屏驱功能，可直接驱动道闸旁的 LCD / LED 信息屏，实时显示车牌号、进出时间、停车时长、收费金额、剩余车位等信息，同时驱动喇叭播报。
与 LED 点阵屏相比，LCD 屏可显示多行彩色内容、字体更小更细腻，观感更高端，适合追求可视化体验的项目。
S400 规格参数
提示

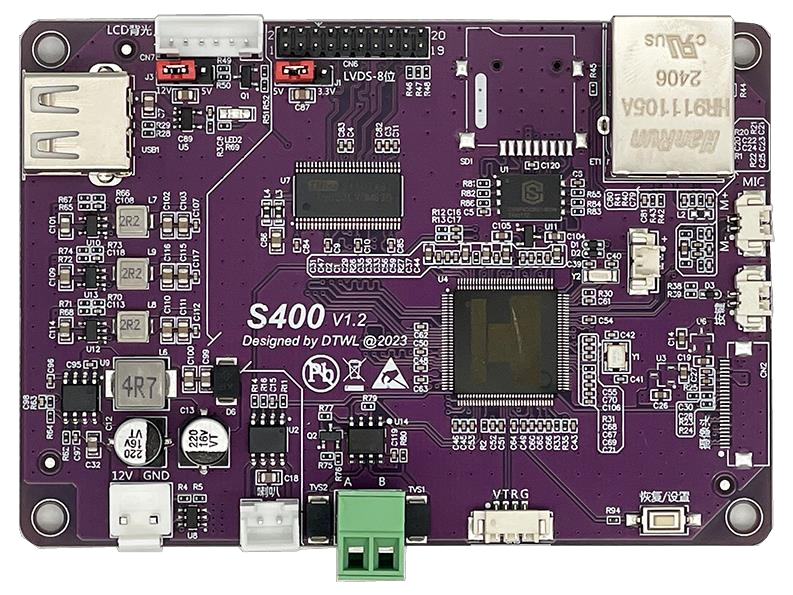

S400 是DT（OLM 系列）液晶屏驱动板，内置车场显示业务与 TTS 语音合成，用于车牌识别一体机的 LCD 屏驱动，对应本站的「液晶屏驱动板」。
产品特点
- 内置车场显示业务：空闲视频 / 图片轮播，过车图文显示，扫码支付显示
- 内置 TTS 语音合成算法
- 支持 RS485 / TCP / UDP / MQTT 通信方式
- 支持芊熠、HX、VZ 相机脱机工作
- 内置停车场常用语音库
- 支持 TTS 语音模块扩展接口
- 预留可视对讲接口、扫码接口、扫码识别算法（暂未开放）
接口与性能
| 项目 | 规格 |
|---|---|
| 显示接口 | 一路 LVDS 单 8 接口，最高分辨率 1366×768@60Hz |
| 网络 | 一路 100M 以太网接口 |
| 通信 | 一路 RS485 通信接口，最高波特率 115200bps |
| 功放 | 一路 D 类功放输出，最大输出功率 4 欧姆 5 瓦特 |
| USB | 一路 USB 主机通用接口，支持外部摄像头 / 扫码头接入 |
| 摄像头 | 一路 MIPI 摄像头专用接口，最大像素 5MP；一路模拟咪头输入接口 |
| 按键 | 一路外部触发按键输入接口 |
基本电性规格
| 项目 | 规格 |
|---|---|
| 工作电压 | 12V ±5% |
| 静态电流 | ≤ 0.5A（无外部负载） |
| 工作温度范围 | -20℃ ~ 85℃ |
| 功放输出功率 | 4 欧姆 5 瓦特 |
| 背光接口电压 | 12V / 5V（跳线帽选择） |
| LVDS 接口电压 | 3.3V / 5V（跳线帽选择） |

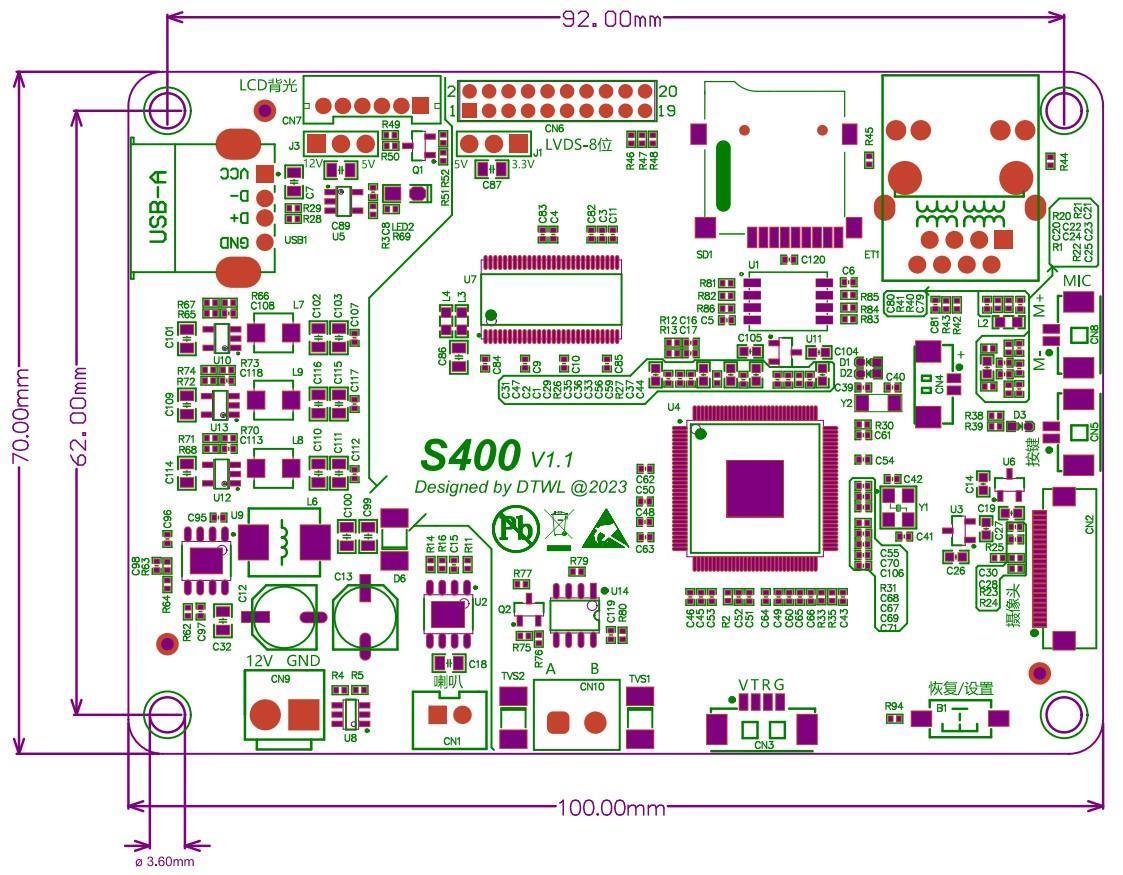

尺寸图
LCD 屏与 LED 点阵屏对比
| 对比项 | LCD 液晶屏 | LED 点阵屏 |
|---|---|---|
| 显示内容 | 多行文字、图片、视频广告、二维码 | 单行 / 双行文字为主 |
| 色彩 | 全彩，UI 可设计 | 单色 / 双色为主 |
| 分辨率 | 常见 1366×768、600×1024、800×1280 | 由模组点阵决定 |
| 亮度 | 户外高亮屏，可随环境光自动调节 | 高亮，穿透力强 |
| 成本 | 较高 | 较低 |
| 适用 | 高端社区、商业综合体、医院、景区 | 小区、普通车场、预算型项目 |
提示
对应到相机侧：B 系列 88D 支持 LCD 高清控屏（多色显示、丰富 UI），E5 支持 LED 控屏。选型时相机与屏型要匹配。
控制板接口详解
以典型显示屏控制板为例，通常有 5 个端口：
| 端口 | 标识 | 说明 |
|---|---|---|
| 电源 | 5V / GND | 直流 5V 供电，正极接 5V、负极接 GND，切勿接反 |
| 红绿灯输出 | 红灯 / 绿灯 / 地线 | 红灯 + 地线一组，绿灯 + 地线一组，接 LED 灯板 |
| 喇叭 | SPK+ / SPK- | 语音播报输出，分正负，接反喇叭不响 |
| 485 信号 | A+ / B- | 接收相机识别结果，A 对 A、B 对 B |
| 屏驱输出 | 排线 / 端子 | 输出显示内容到屏幕 |
注意
- 喇叭接线分正负，接反不会响
- 5V 电源正负极接反会烧板（部分板卡自带防反接，但不可依赖）
- 485 线 A / B 接反是最常见的"不显示"原因
与相机联动的配置步骤
提示
- 接线：相机与显示屏正常通电；板卡 485A 接相机 A1，485B 接相机 B1
- 进入相机网页端：高级设置 → 屏显语音 → 屏显协议
- 选择协议类型：按控制卡型号选择对应协议（A / D / E 等，不同厂家命名不同）
- 核对波特率：控制卡默认波特率需与相机一致（常见 9600，部分板卡为 19200）
- 若不一致，先到串口配置把相机波特率改成与板卡一致
- 串口号：默认多为 2，需按现场改为 1
- 启用状态：一般设为"脱机启用"
- 输出配置：勾选 RS485 输出接口（A 系列相机在「高级设置 → 外观设置 → 输出配置」）
- 显示与语音内容：设置入口空闲 / 忙碌状态显示方式，配置入口语音
- 保存后实际过车测试显示与播报
波特率是最常见的坑
屏显控制卡背面 / 屏幕第一行通常会显示当前固件版本与波特率。控制卡波特率与相机 485 波特率必须一致，否则屏幕完全不显示、喇叭不播报。
常见默认波特率：
- 多数 LED 控制卡：9600
- 部分 LCD 控制卡（如某些 P61 型号）：19200
常见故障排查
屏幕不显示
- 485 线 A / B 是否接反
- 波特率是否与相机一致
- 相机端屏显协议类型是否选对
- 相机端 RS485 输出是否勾选、串口号是否正确
- 控制卡供电是否正常（5V / 12V）
显示正常但无语音
- 喇叭正负是否接反
- 喇叭阻抗 / 功率是否匹配（一般 4
8Ω、310W） - 音量设置是否为 0（部分主板有硬件旋钮 + 软件音量两处）
- 语音条目是否在板载库中，自定义语句需使用万能语音功能
显示内容错乱 / 缺字
- 屏型与扫描方式配置是否匹配
- 排线是否松动、氧化
- 板卡固件版本与协议版本是否匹配，必要时升级
白天正常、晚上通信中断
485 长距离通信受温差与干扰影响，可尝试：
- 使用屏蔽双绞线，远离强电
- 降低波特率（如 19200 → 9600）
- 检查线路阻抗与接头氧化情况
信息
本文内容整理自行业公开屏显联动资料，不同批次板卡协议命名与默认波特率存在差异，请以实物标签与厂家资料为准。
