臻实R5相机配置（LCD）

1.相机配置：​

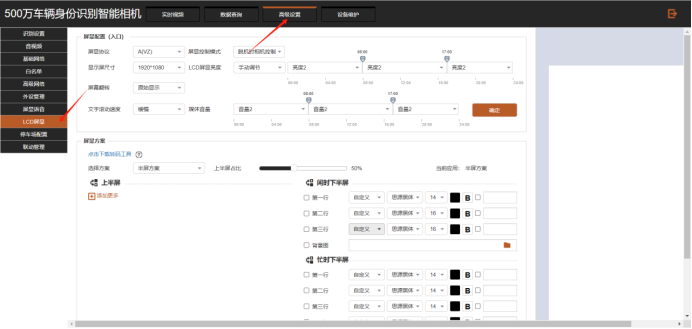

(1) 找到LCD屏显​


(2) 配置屏显配置和屏显方案 具体配置如下图：​

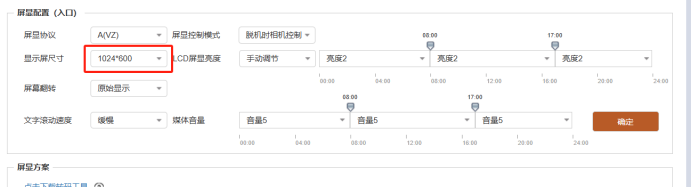

① 屏显配置​

10.1寸的屏幕是选择1024x600。18.5寸选择1366x768。21.5寸选择1920x1080


② 屏显方案​

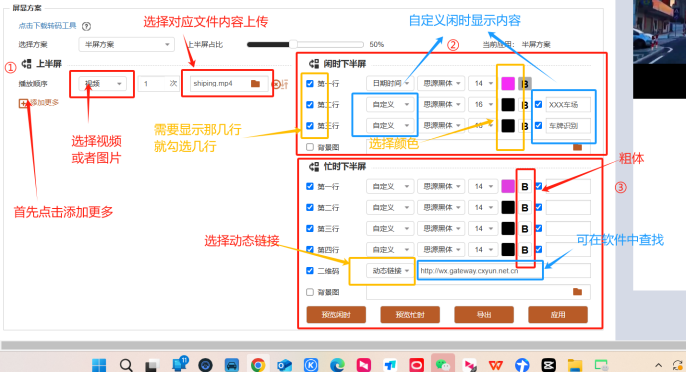

  1. 屏显方案主要是对上半屏和下半屏显示内容的设置，具体设置方式如图


a. 上半屏占比目前固定设置为

50%

b. 有关① 中上传的视频或者图片要求
a) 图片/视频文件名称要求：
资源名称只能包含

字母数字下划线，最长32个字符

b) 图片规格���

小于5M，png/jpg/jpeg 格式

c) 视频规格：

小于100M，仅支持MP4格式，必须使用转码工具转换，网页>高级设置>LCD屏显>屏显方案下方有下 载转码工具按钮。

c. 另外关于下半屏的

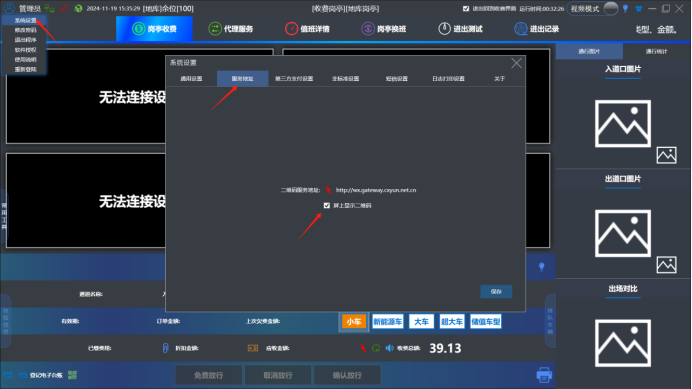

忙时显示③中的动态链接内容可在收费软件中获取（二维码服务地址）如下图：


d. 都配置好之后点击应用
e. 另外有关忙时显示内容，如果联机状态为

在线，以软件设置的内容为准；不在线则以相机设置的内容为准

2.软件配置​

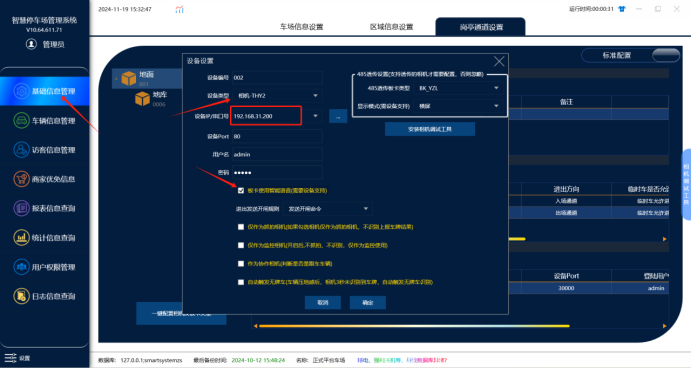

(1) 软件配置直接在软件中添加一个相机，最后重启一下收费端配置如图：​

警告

图片缺失：

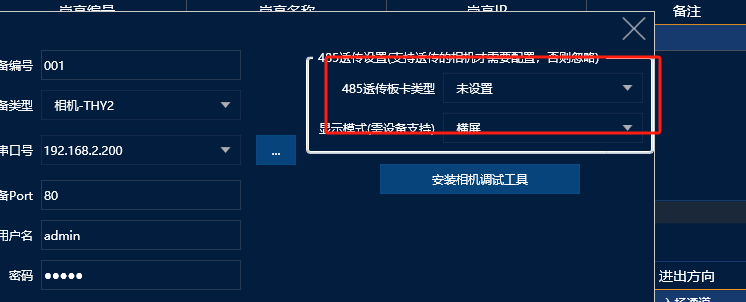

(2)485透传板卡类型 选择 未设置​


(3) 另外需要注意收费端必须勾选屏上显示二维码，出场时才能够显示车场的缴费二维码​
