HX相机红门板卡上云

[HX相机工具.rar](https://www.showdoc.com.cn/server/api/attachment/visitFile?sign=fb9230553c69793f18eb928af561663f "HX相机工具.rar")

相机型号：​

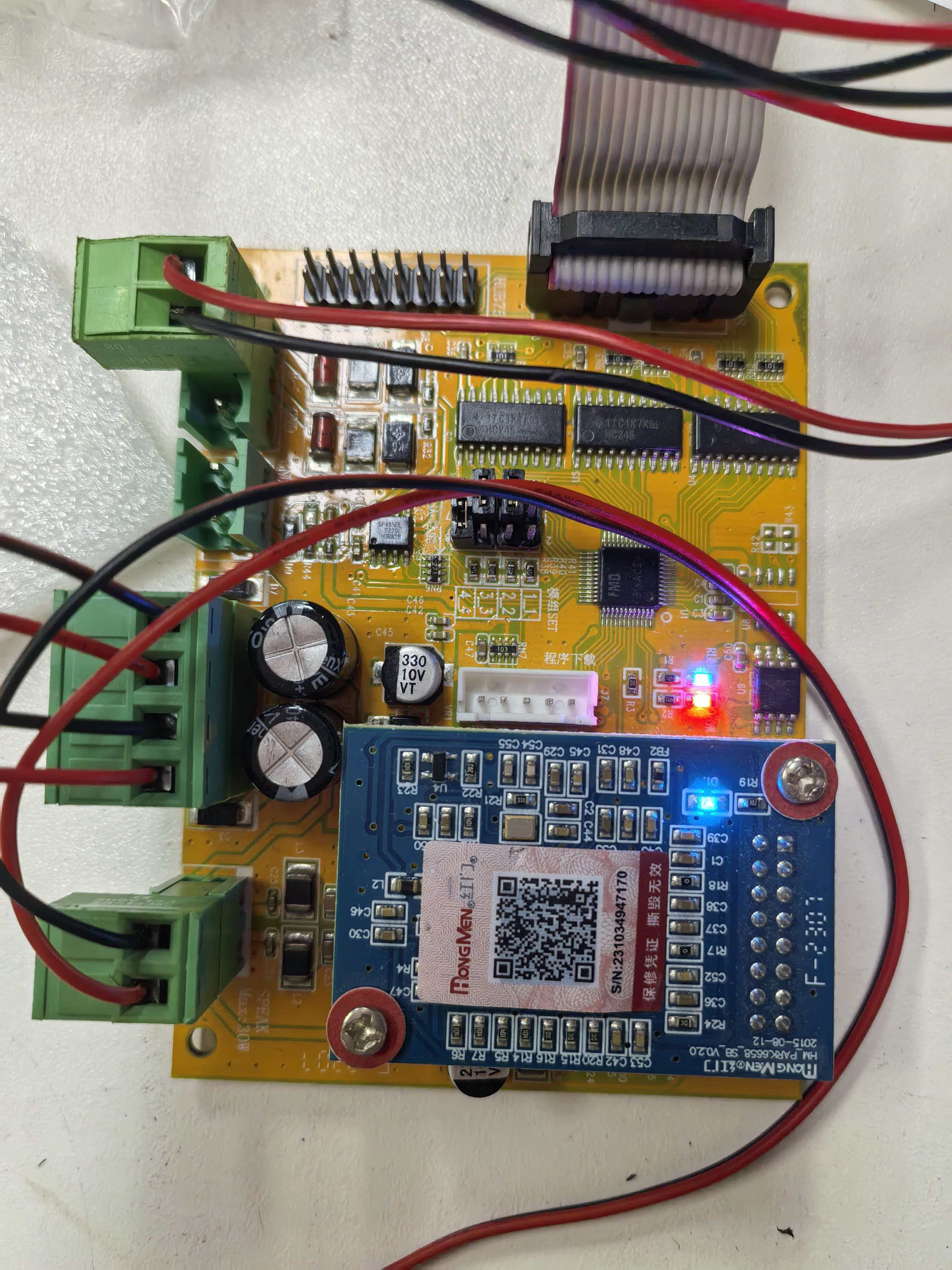

板卡：​


平台配置​

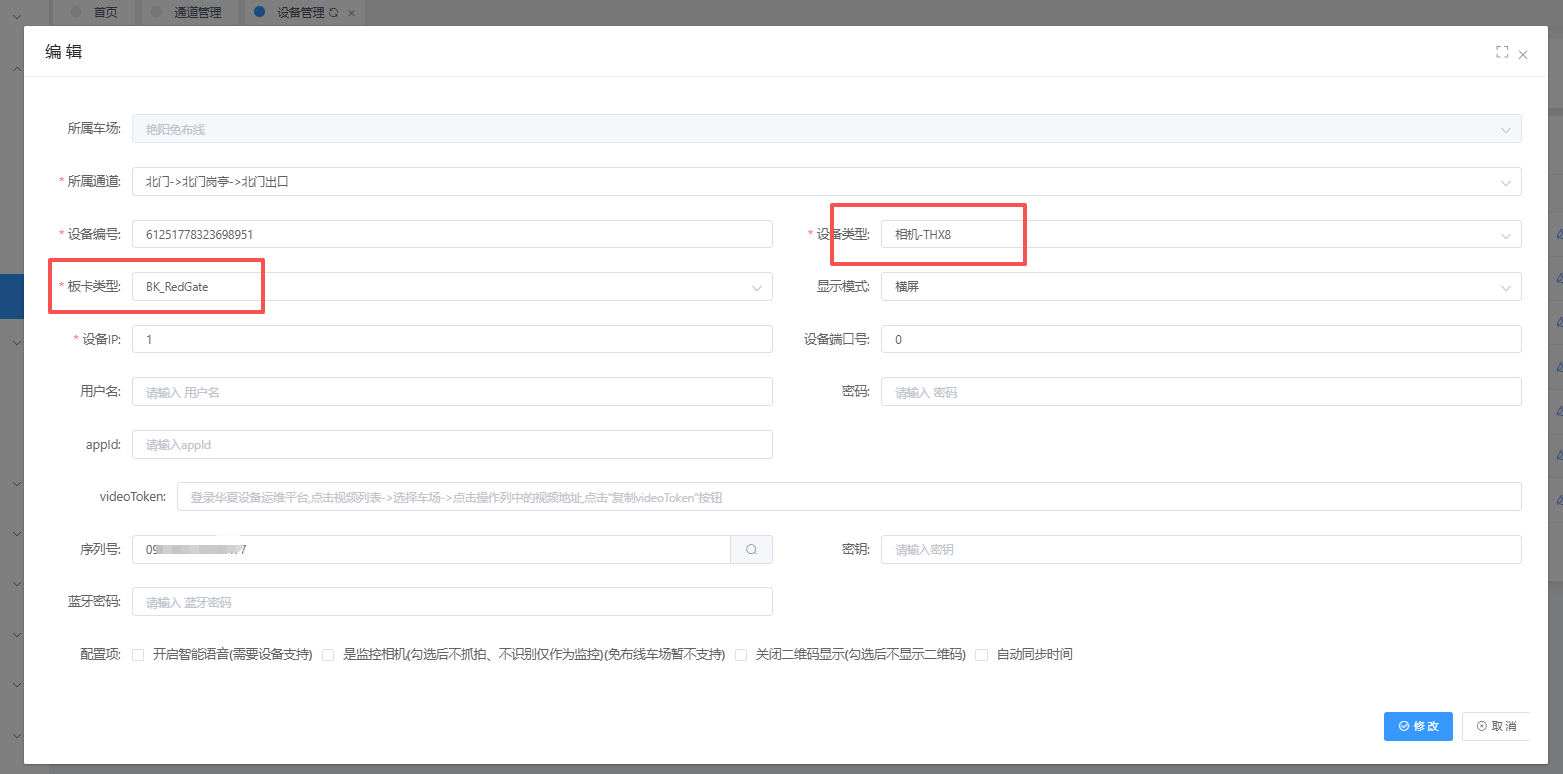

平台设备管理添加设备 设备类型： 相机-THX8 板卡类型： BK-RedGate


相机配置​

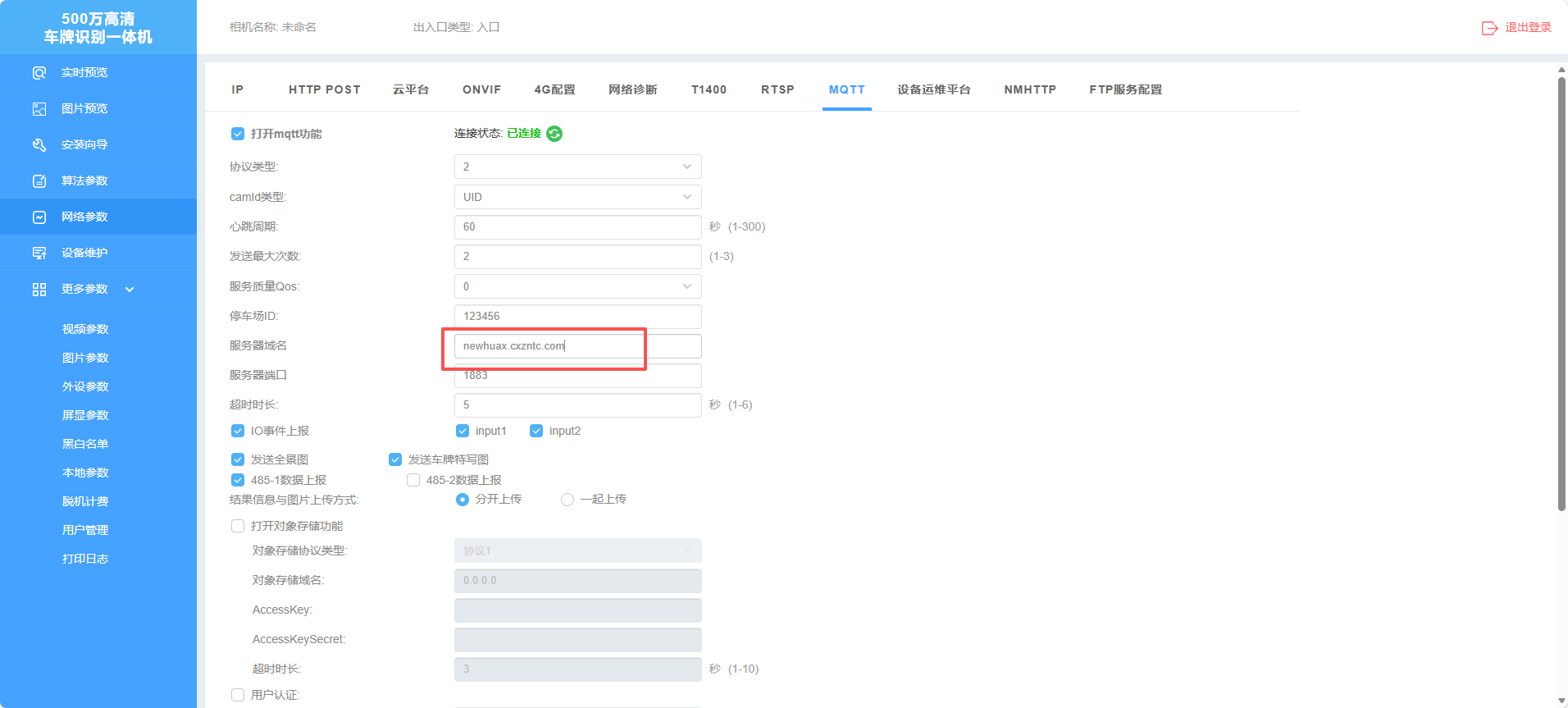

1、登录相机在网络配置里面找到MQTT

勾选打开mqtt功能

协议选择2

camld类型选择UID,平台添加相机序列号也是填这个，UID在设备信息里面。

服务器域名： newhuax.cxzntc.com 端口1883  （如图）


波特率 设置为 9600 串口工作模式 设置为 屏显控制

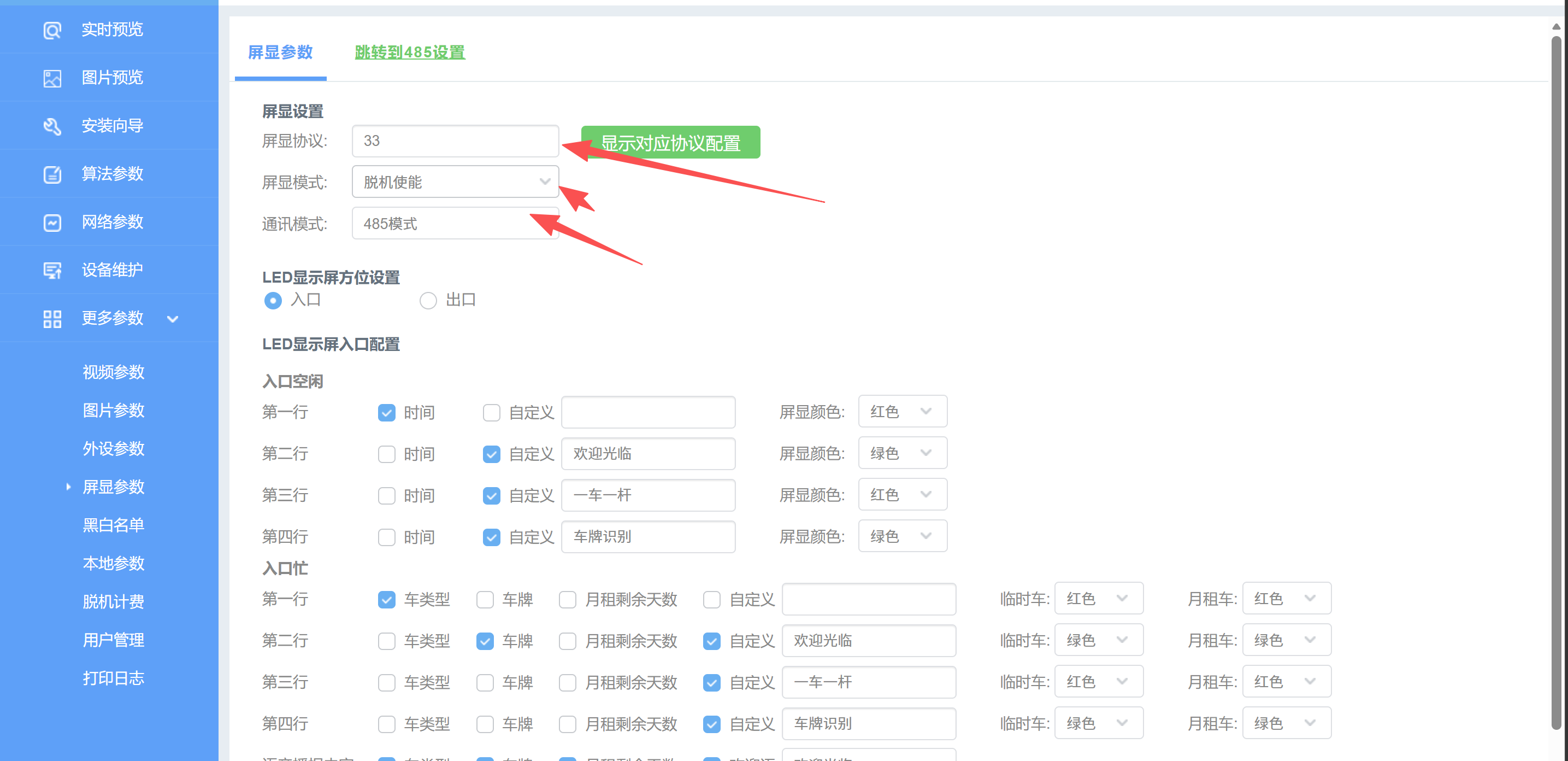

屏显参数 屏显协议 设置为 33 屏显模式 设置为 脱机能使 通讯模式 设置为 485模式

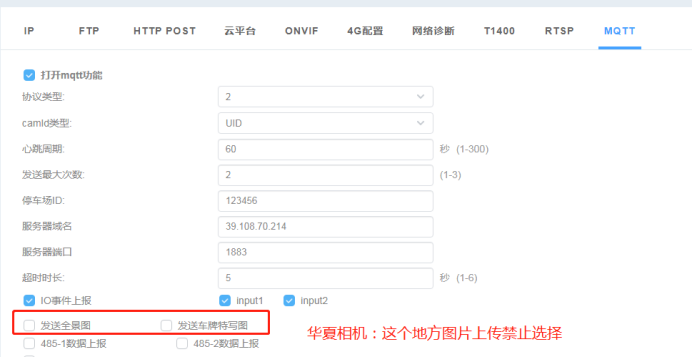

注意：上云时一定要禁止图片上传
