系统布线图
本页汇总停车场/车牌识别系统常用的施工布线图，含一进一出、多进多出、出入口分离、同进同出等典型场景，可作为现场布线、管线预埋和设备定位参考。点击每张图下方的「下载原图」可获取完整分辨率原图。

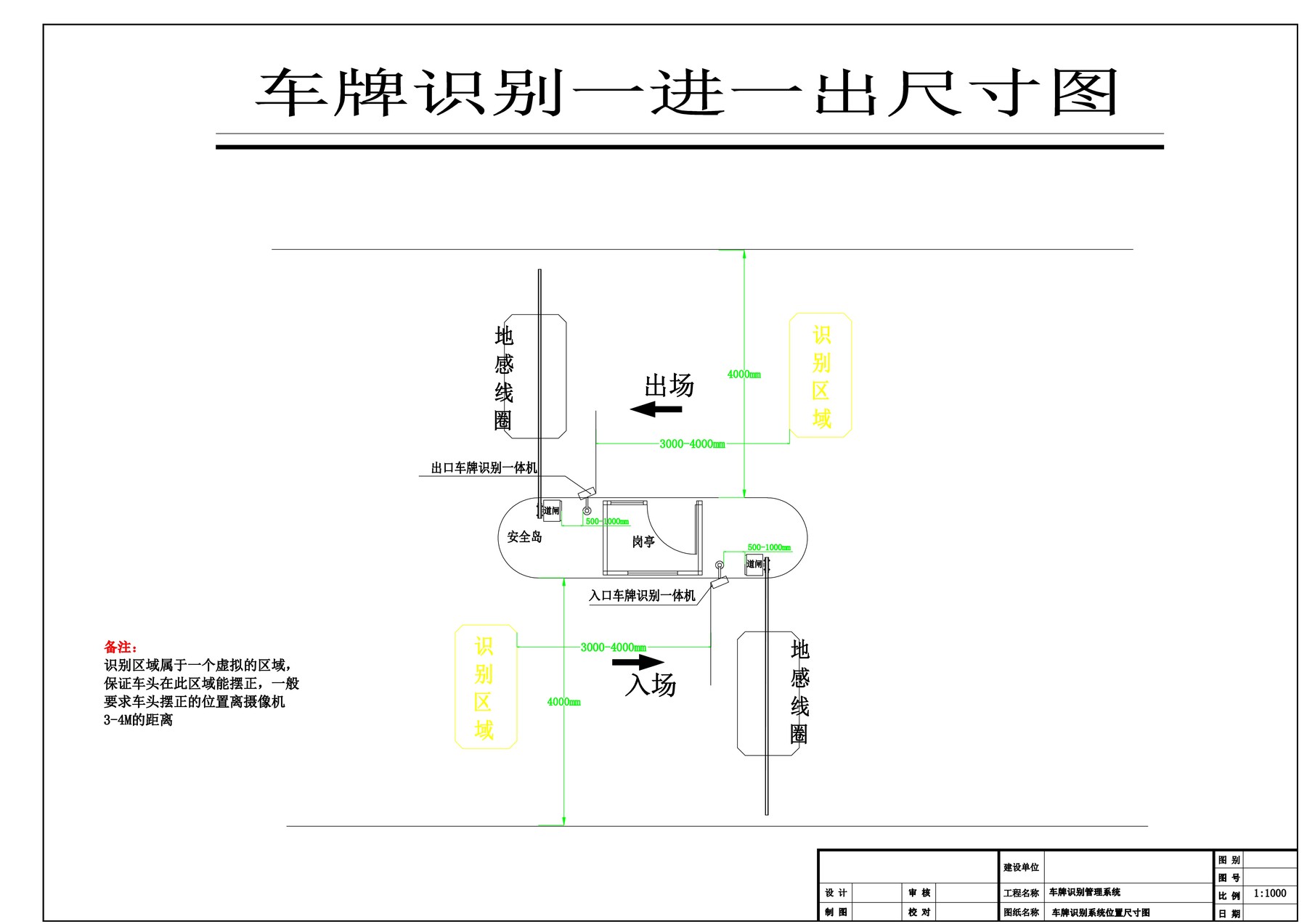

一进一出布线图
最常见的单车道一进一出场景，含电源线、道闸控制线、网线、光纤及地感线圈走向示意。根据现场搭配的显示屏类型，接线方式相同，仅显示屏型号/接口不同。

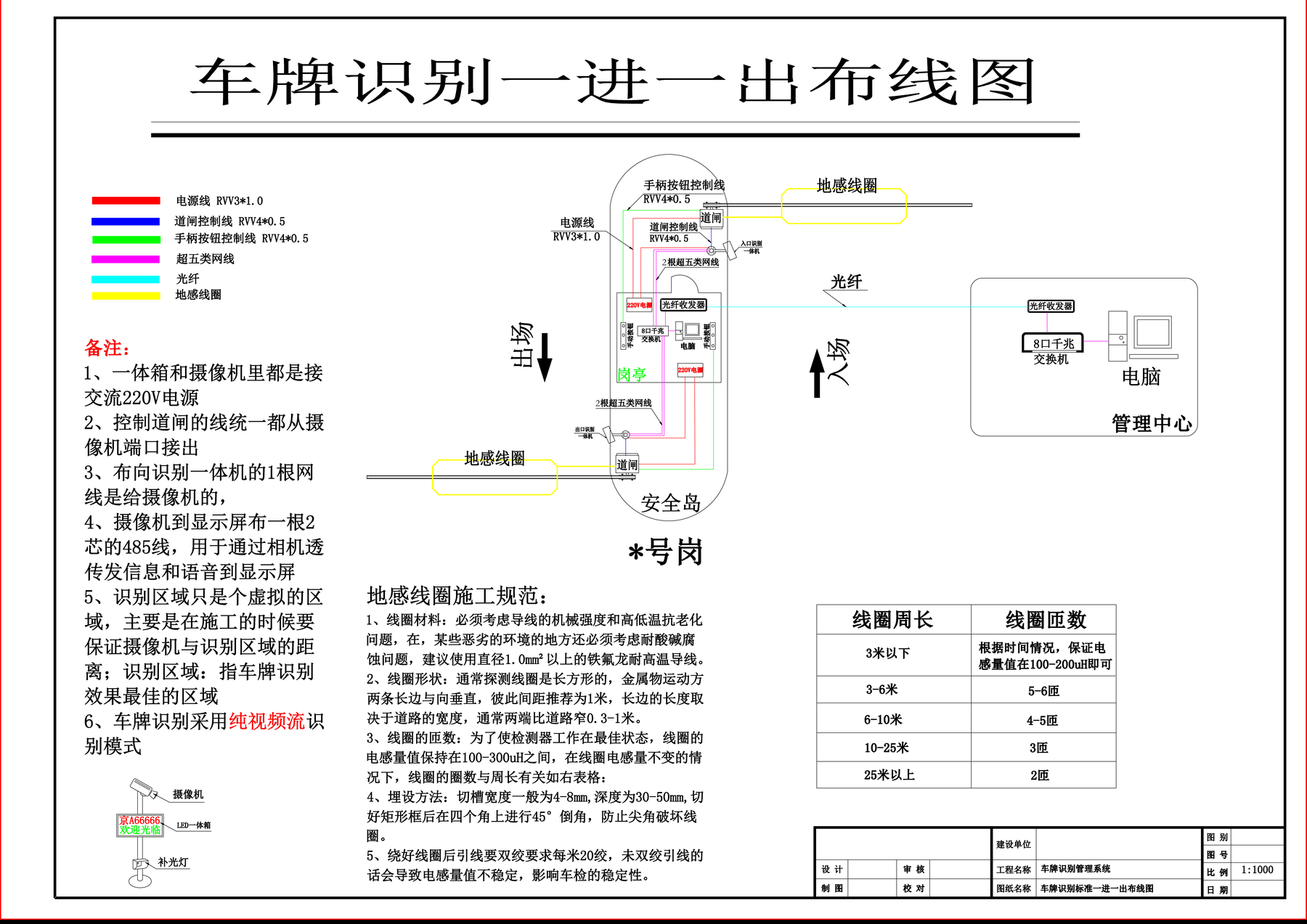

LED布线图

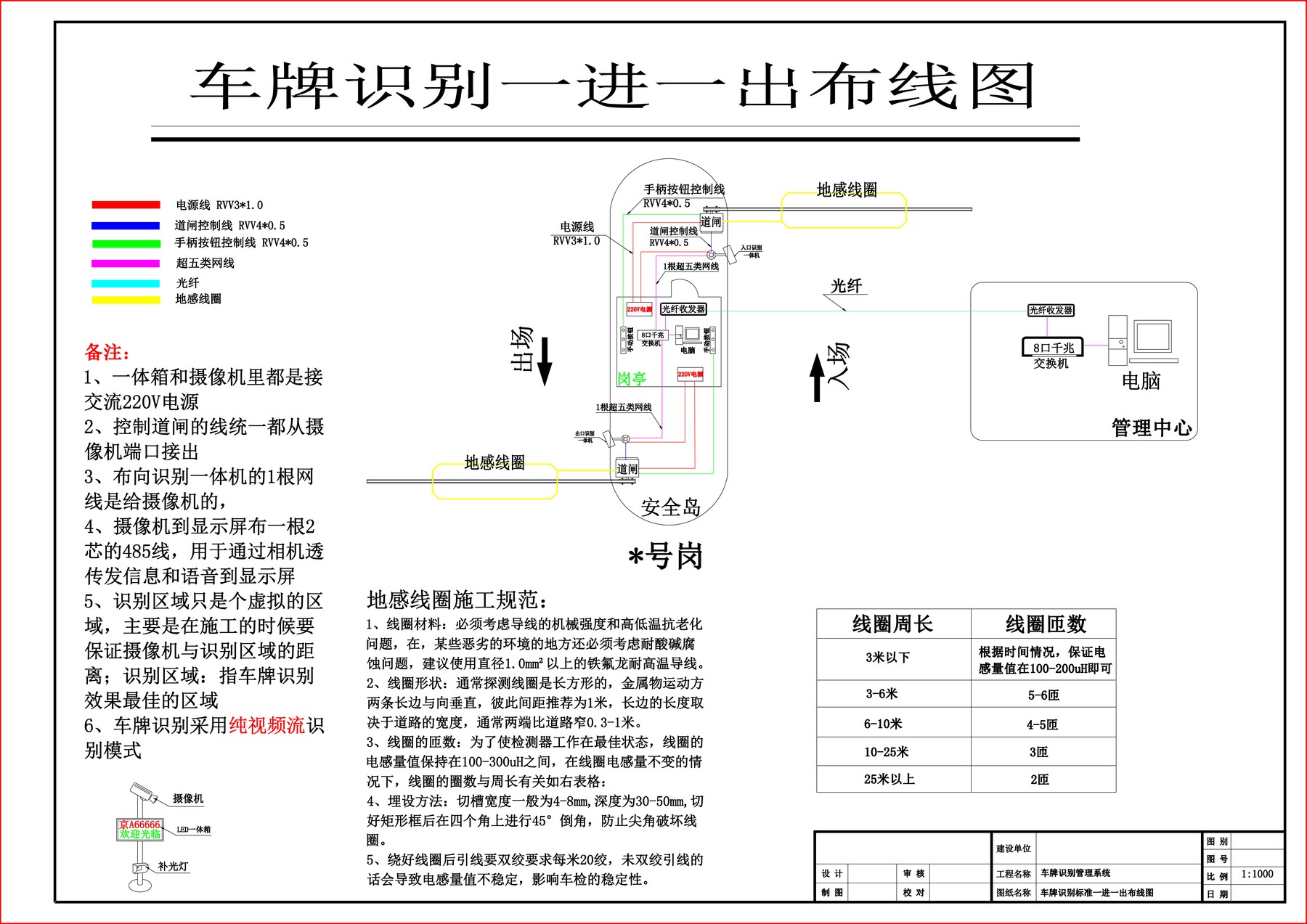

LCD布线图

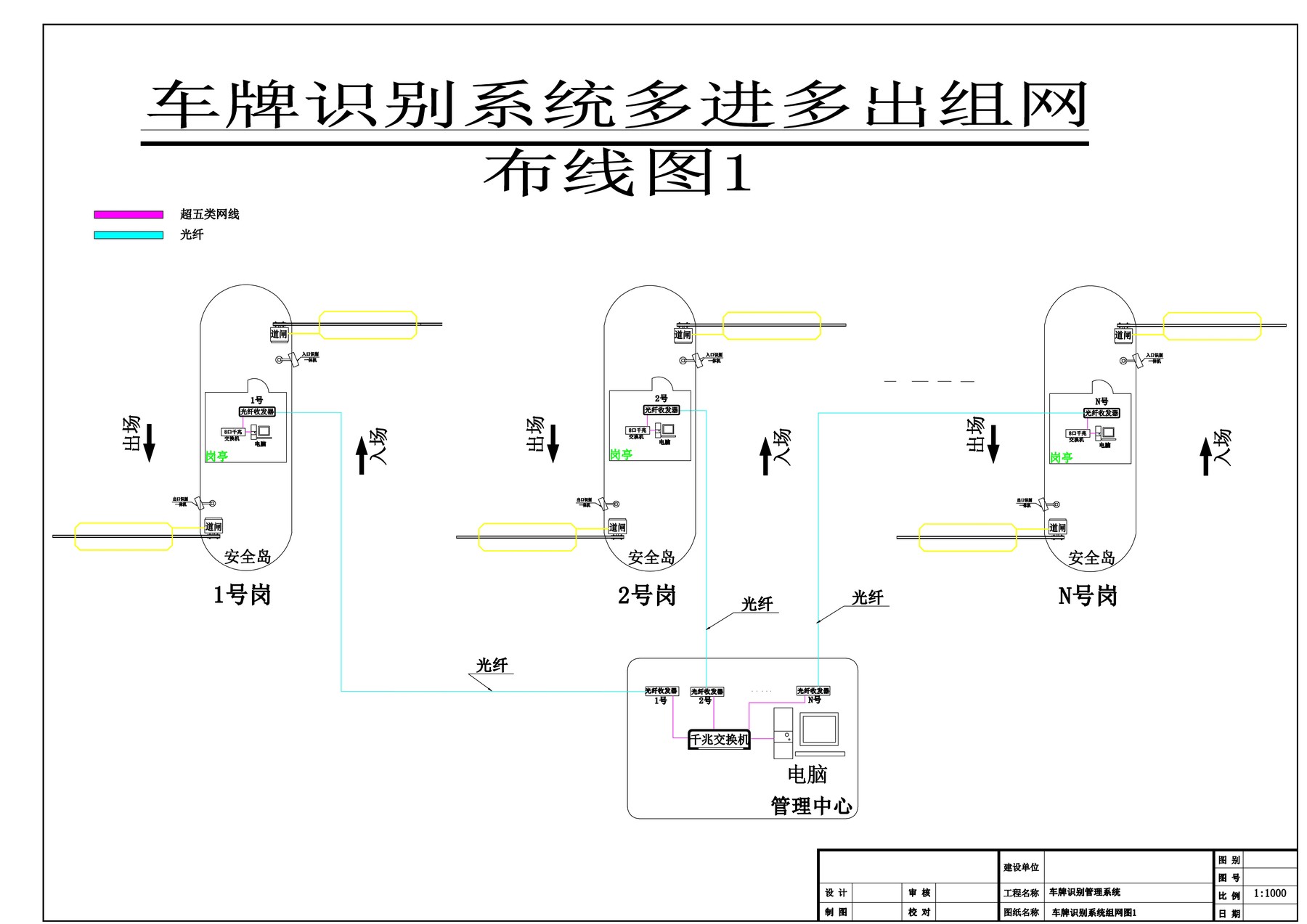

多进多出组网布线图
适用于多个出入口需要汇聚到同一管理中心的多车道场景，岗亭/一体机通过光纤与中心机房交换机互联。

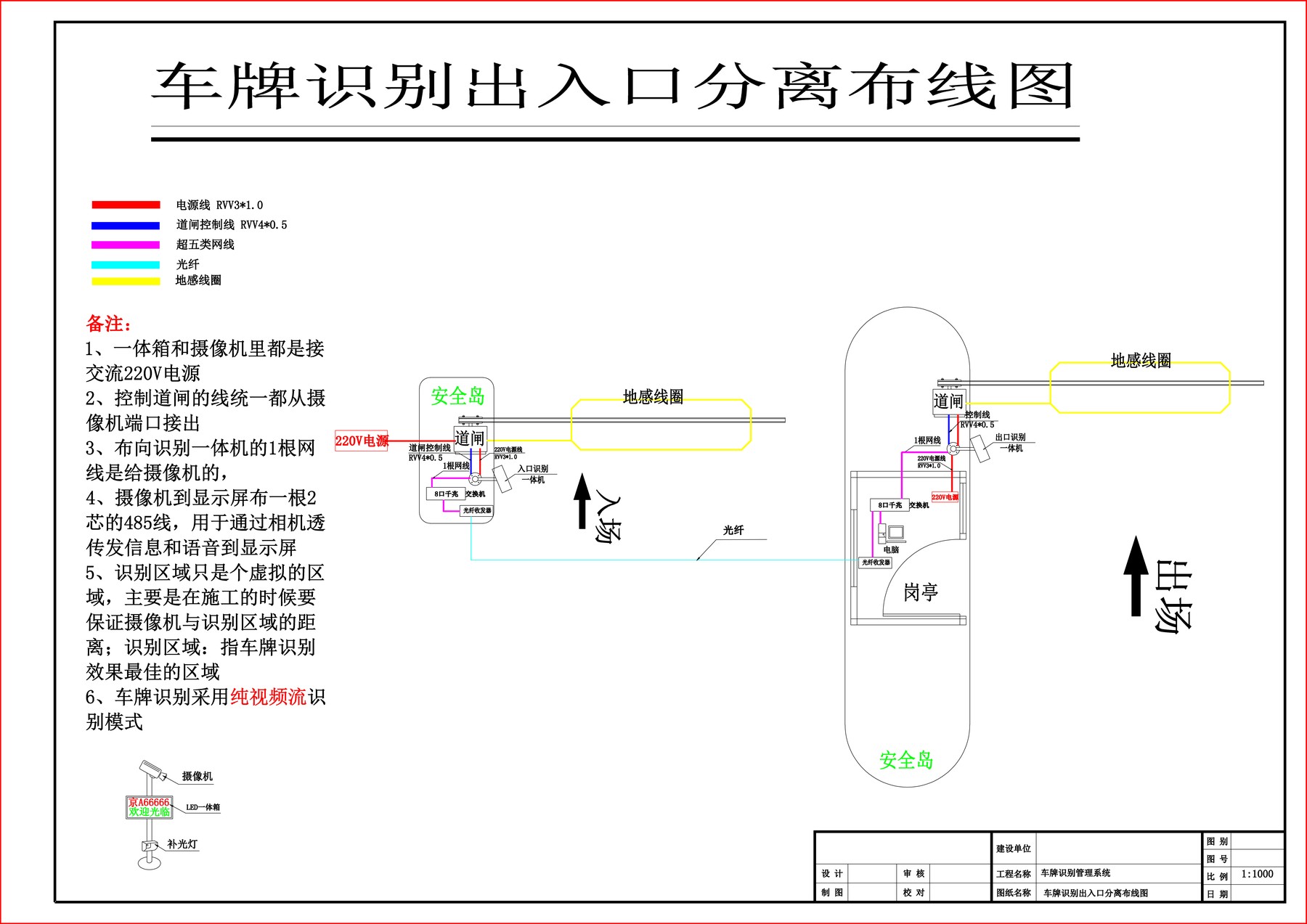

出入口分离布线图
入口与出口分别位于不同位置时使用，各自独立布设识别一体机、道闸与地感线圈。

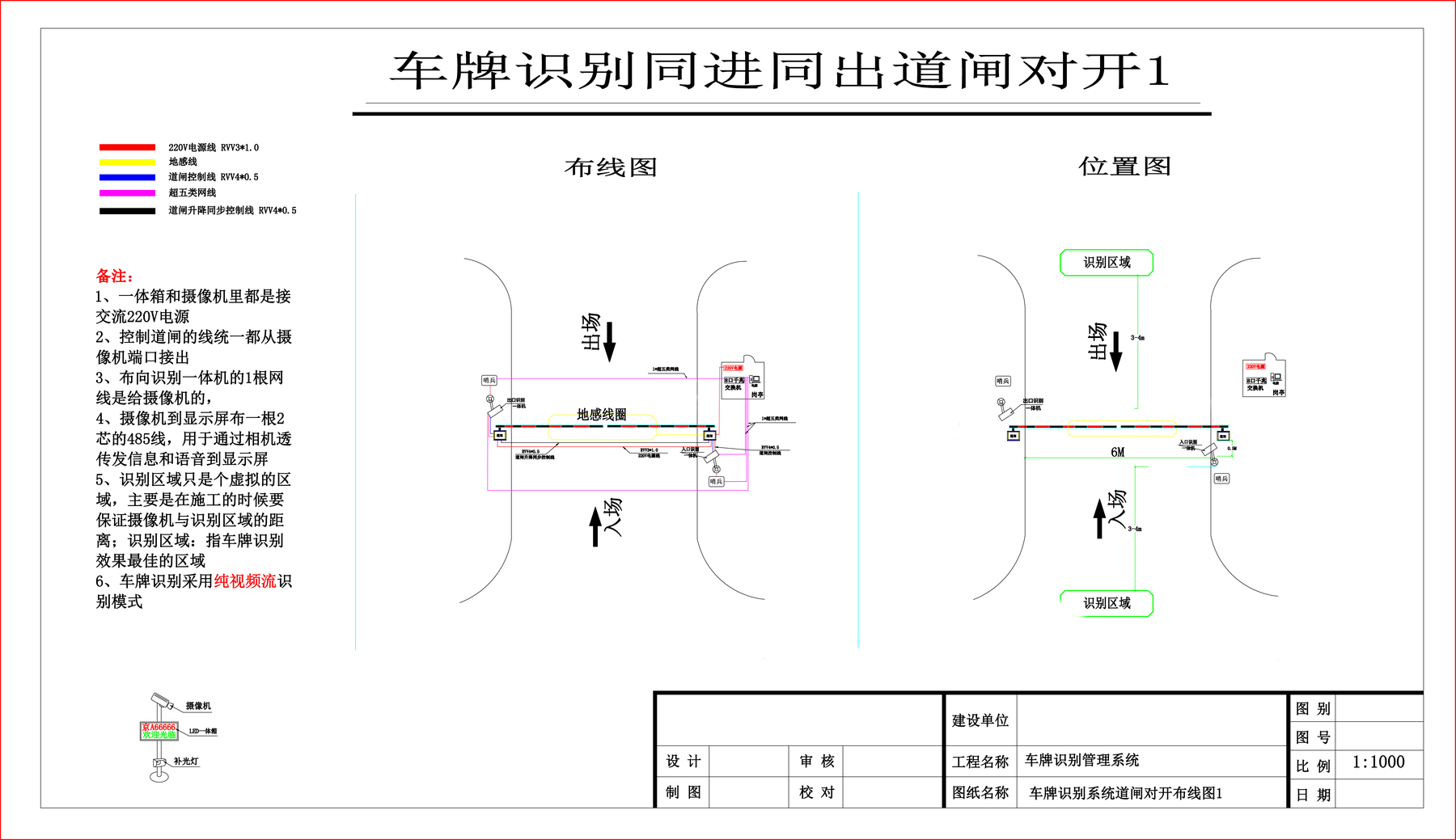

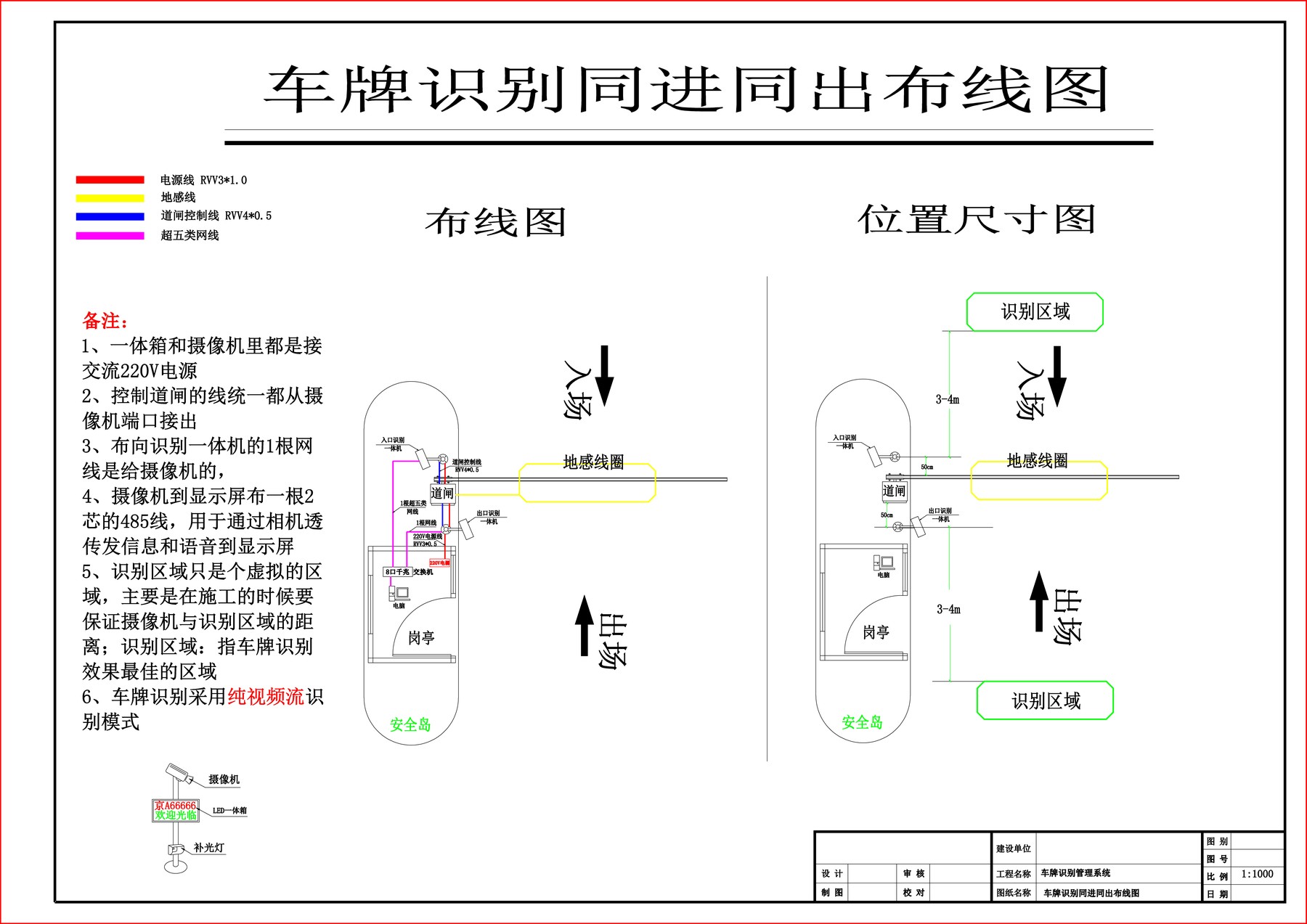

同进同出道闸对开
同一车道兼具进出功能、两侧道闸对开时的布线与位置示意。

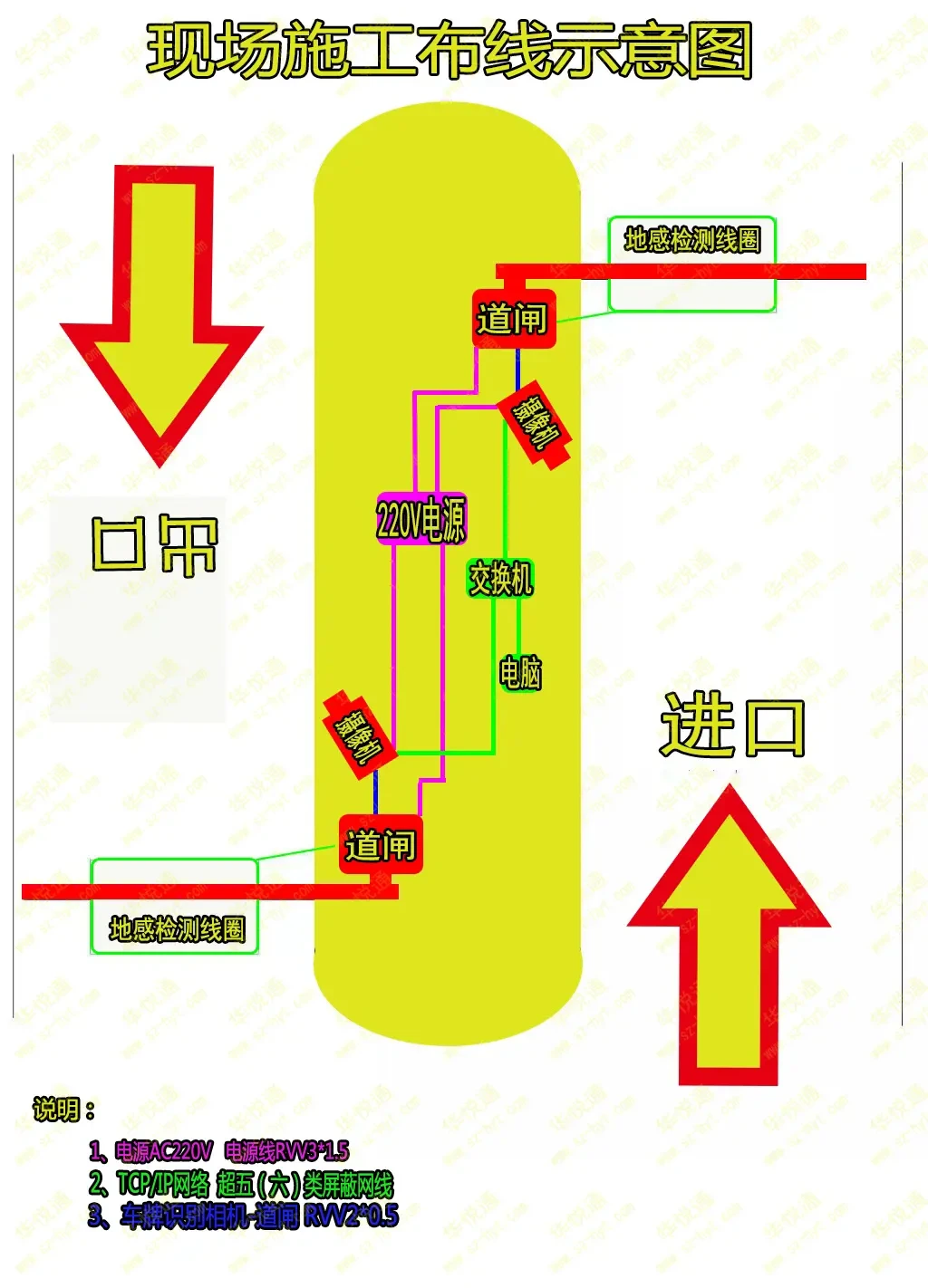

现场施工布线示意
简化的现场施工布线示意图，标注了电源 AC220V、TCP/IP 网络、相机-道闸信号线等关键线缆类型。
