施工规范与最佳实践

本页汇总车牌识别系统施工过程中常见的安装规范、尺寸要求和调试要点，结合现场图纸与网络资料整理，供工程实施参考。

1. 前期勘测与现场安装尺寸​

施工前需确认车道宽度、车辆类型、光照条件、取电与网络点位，并依据设备型号确定安装方案。以下是现场安装位置的最低尺寸要求示意：

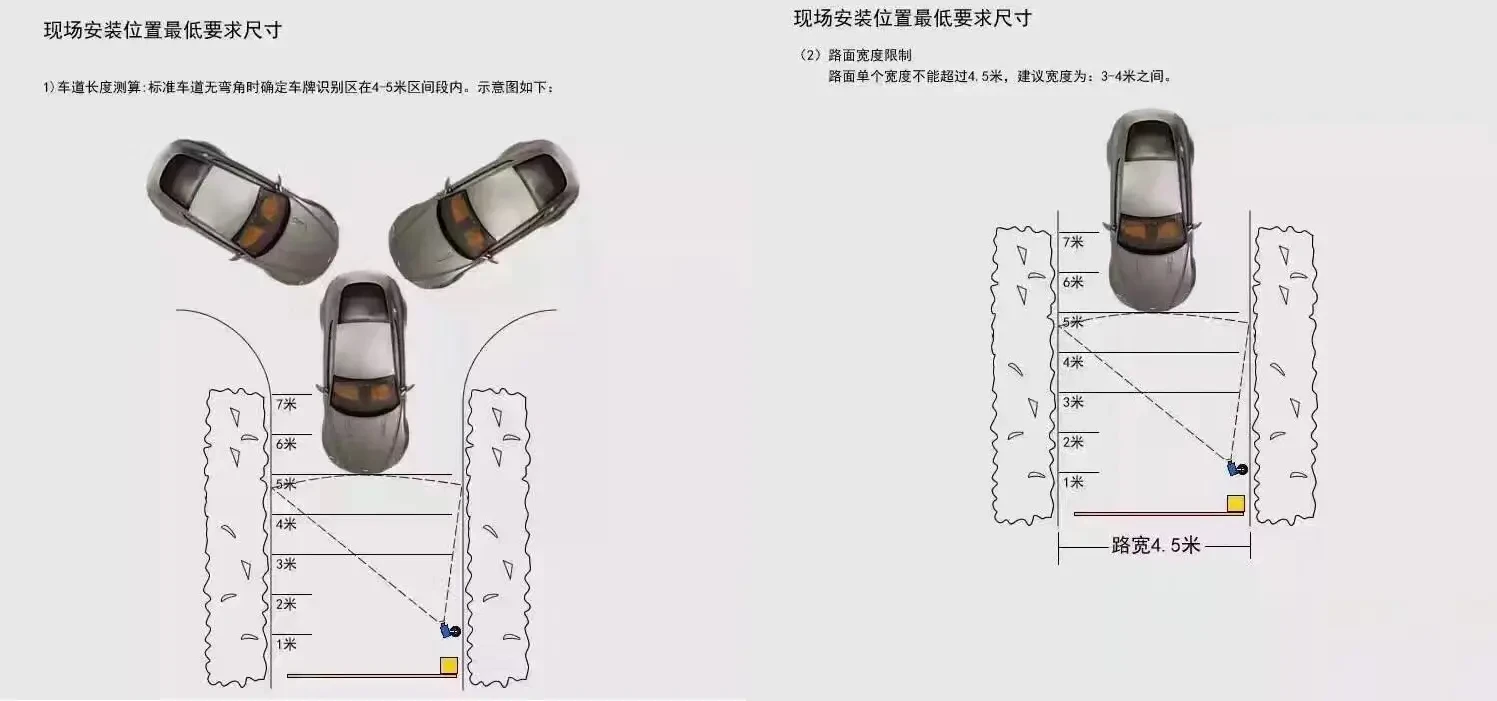

现场安装位置最低要求尺寸

1.1 车道长度与宽度​

  • 标准车道无弯角时，车牌识别区宜设置在 4–5 米 区间段内，保证车头能摆正。
  • 路面单个宽度不宜超过 4.5 米，建议宽度为 3–4 米。
  • 单车道（宽度 ≤ 4 米）设备居中安装；双车道需分设两侧，间距 ≥ 1.2 米。

1.2 相机安装高度与角度​

  • 常规场景：摄像头距离地面 1.5–2.0 米（小型车为主）。
  • 若有大车出入，可提高至 2.0–2.5 米。
  • 镜头俯角保持 15°–30°，与车道中线夹角 15°–30° 为佳，避免正对车头造成反光或畸变。
  • 识别距离：3–5 米 最稳定；车牌在画面中的宽度像素建议在 120–300 px 之间。

车牌识别一进一出尺寸图

2. 安全岛与基础施工​

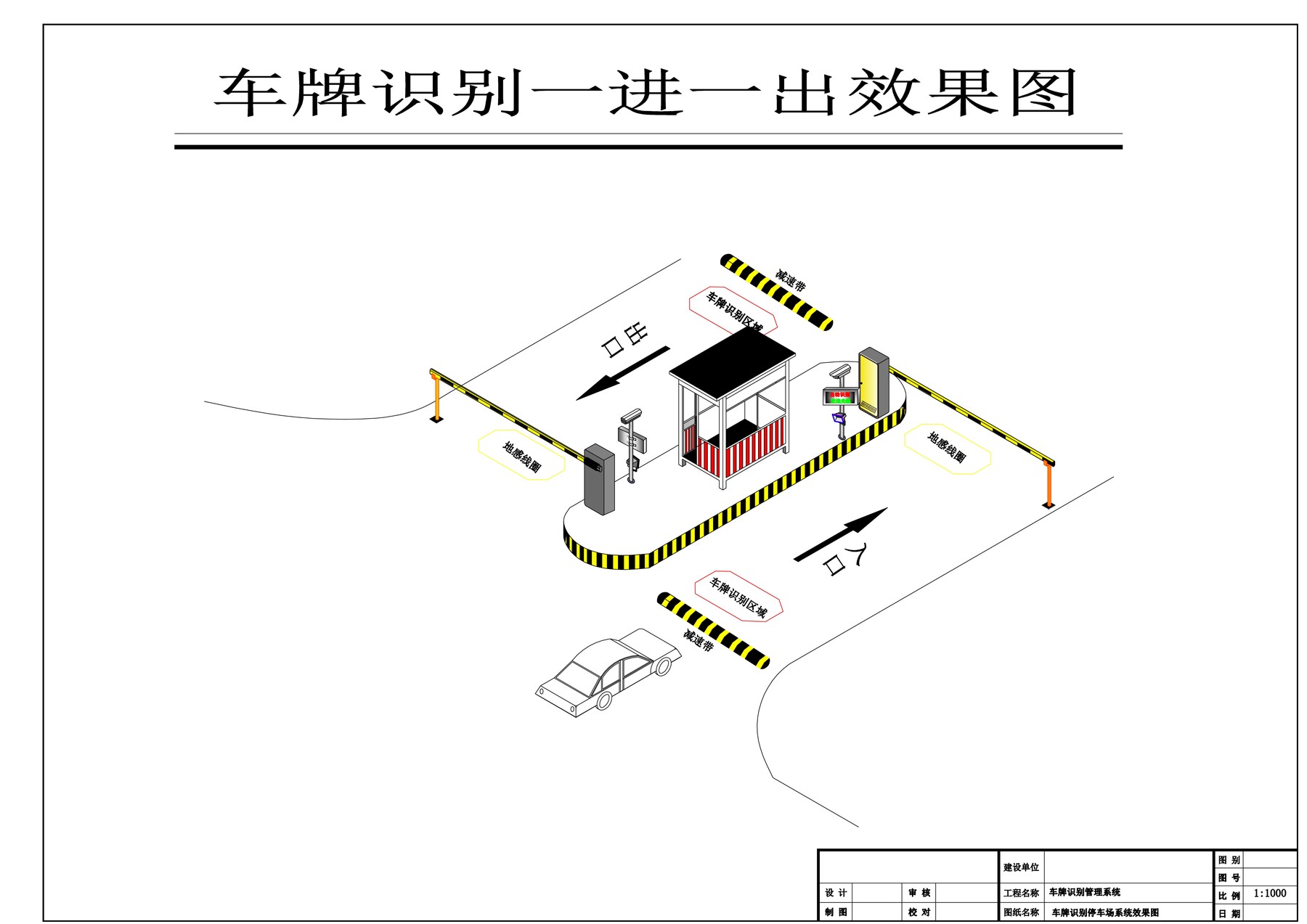

车牌识别一进一出效果图

2.1 安全岛尺寸​

  • 宽度：若同时放置岗亭，一般为 1200–1500 mm；仅安装设备时约 600–800 mm。
  • 长度：约 5000–6000 mm。
  • 高度：一般高出地面 150–200 mm。
  • 浇筑混凝土前必须按图纸固定好预埋管，埋管深度不小于 0.1 m；管道走弯处不得折断或变形。
  • 支模布管后拍照片留存，灌注水泥或混凝土，不得填充渣土废渣。

2.2 基础施工​

  • 道闸基座建议采用 C25/C30 混凝土浇筑，基础尺寸一般比设备底部外形尺寸多出 100–150 mm。
  • 养护时间不少于 7 天，水平度误差 ≤ 2 mm/m。
  • 设备周边应设置防撞立柱，位于安全岛两端边缘延长线上。

3. 车牌识别一体机安装要点​

  1. 安装位置：优先安装在车道左侧（驾驶员侧），距离道闸 3–5 米，确保车辆进入识别区域时车牌能正对摄像头。
  2. 固定方式：用膨胀螺栓或支架固定在混凝土墙体/金属立柱上，支架底部加橡胶垫减震。
  3. 防水防护：户外设备须使用防水机箱，防护等级建议 IP54 以上，多雨地区达到 IP65。
  4. 补光灯：与摄像头同侧，距离相机 30–50 cm，呈 30° 角斜射车牌，避免直射镜头过曝。

4. 道闸安装要点​

  1. 安装位置：道闸应距离出入口边缘 60–80 cm，安装在车牌识别设备后方，增加车道长度使车头摆正。
  2. 垂直度：道闸横向中轴线与车道边界线垂直，与水平面成 90°；若地面不平需用铁片垫平，禁用石块。
  3. 限位与弹簧：出厂一般已调好；若现场锯短杆子，需相应减少弹簧行程或拆卸一根，保证起杆/落杆流畅。
  4. 防砸配置：推荐组合为 地感 + 雷达 + 红外对射 三重防砸。

5. 地感线圈施工规范​

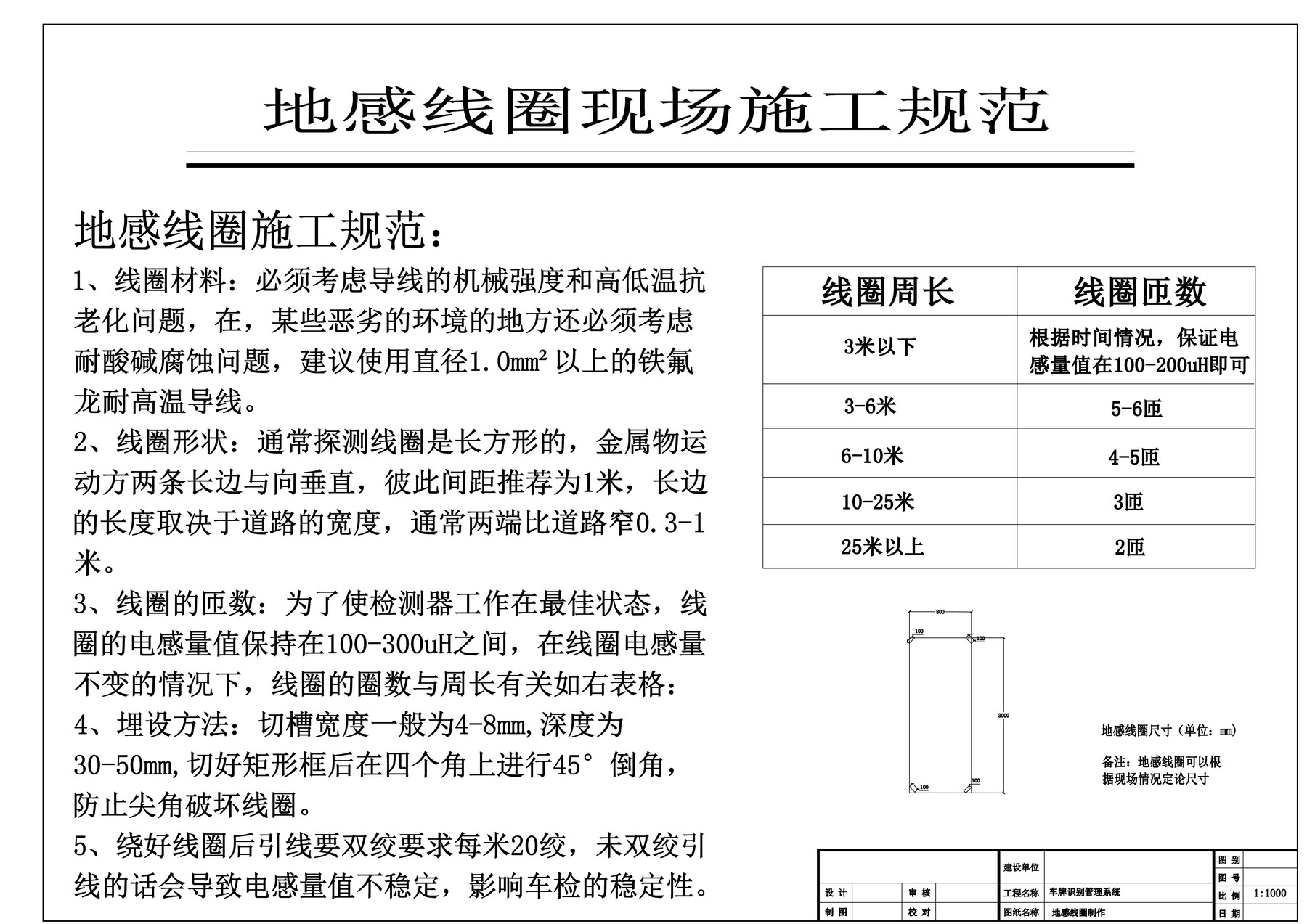

地感线圈现场施工规范

5.1 线材与开槽​

  • 线圈线建议使用直径 ≥ 1.0 mm² 的铁氟龙耐高温导线（部分规范建议 ≥ 1.5 mm²）。
  • 切槽深度一般为 30–50 mm，宽度 4–8 mm；矩形框四角做 45° 倒角，防止尖角破坏线圈。
  • 开槽需在坚实路基上进行，避开破损路面、混凝土拼缝、窨井盖、伸缩门导轨等金属干扰源。

5.2 绕制与匝数​

线圈周长推荐匝数
3 米以下根据时间情况，保证电感量 100–200 μH
3–6 米5–6 匝
6–10 米4–5 匝
10–25 米3 匝
25 米以上2 匝
  • 线圈电感量宜保持在 80–300 μH 之间。
  • 埋线时每一环线上下紧贴，引线从槽孔进入机箱前需双绞，密度越高越好。
  • 封胶需充满槽孔，导线与槽壁以胶隔离，防止渗水。

6. 管线布线与接地防雷​

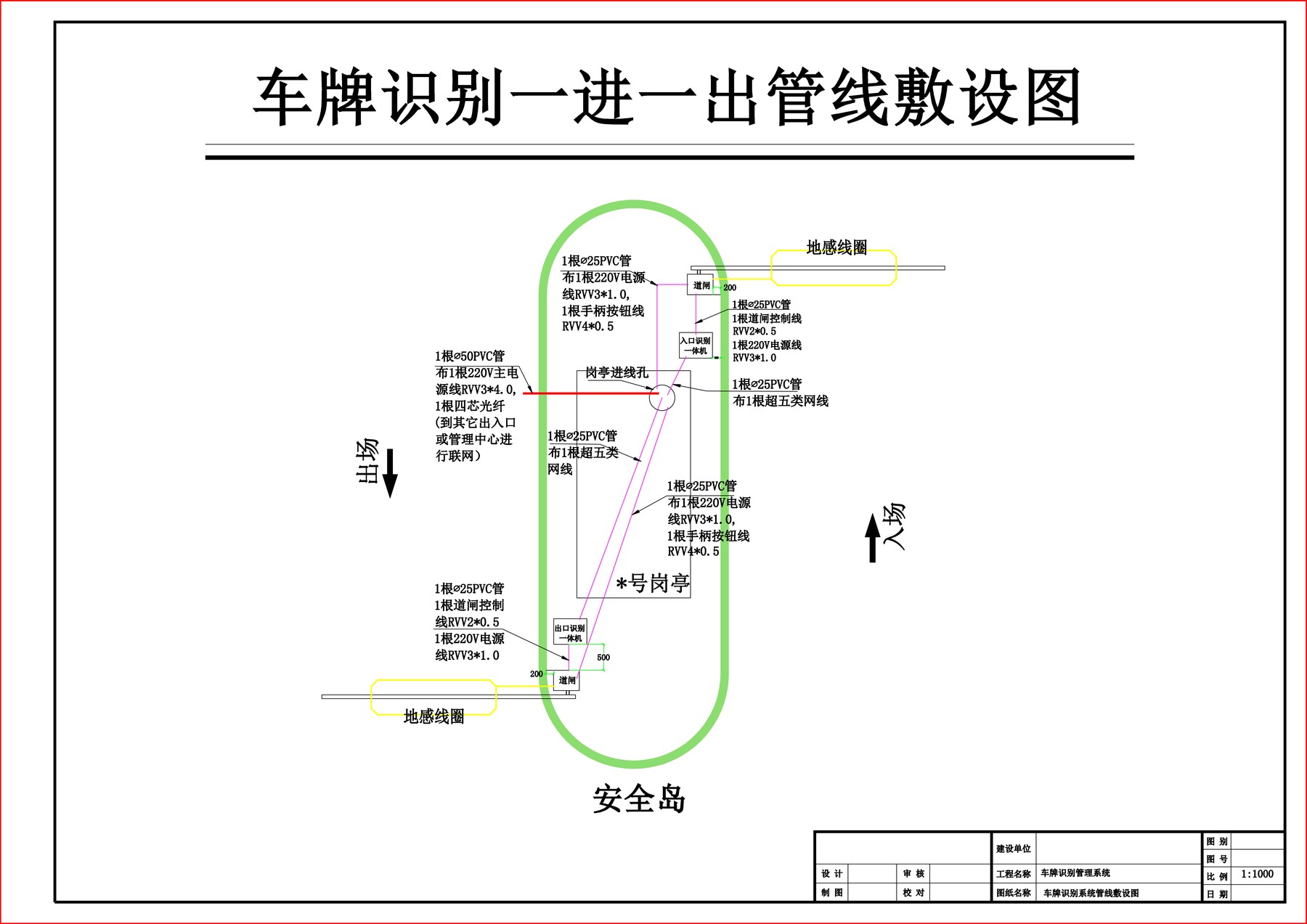

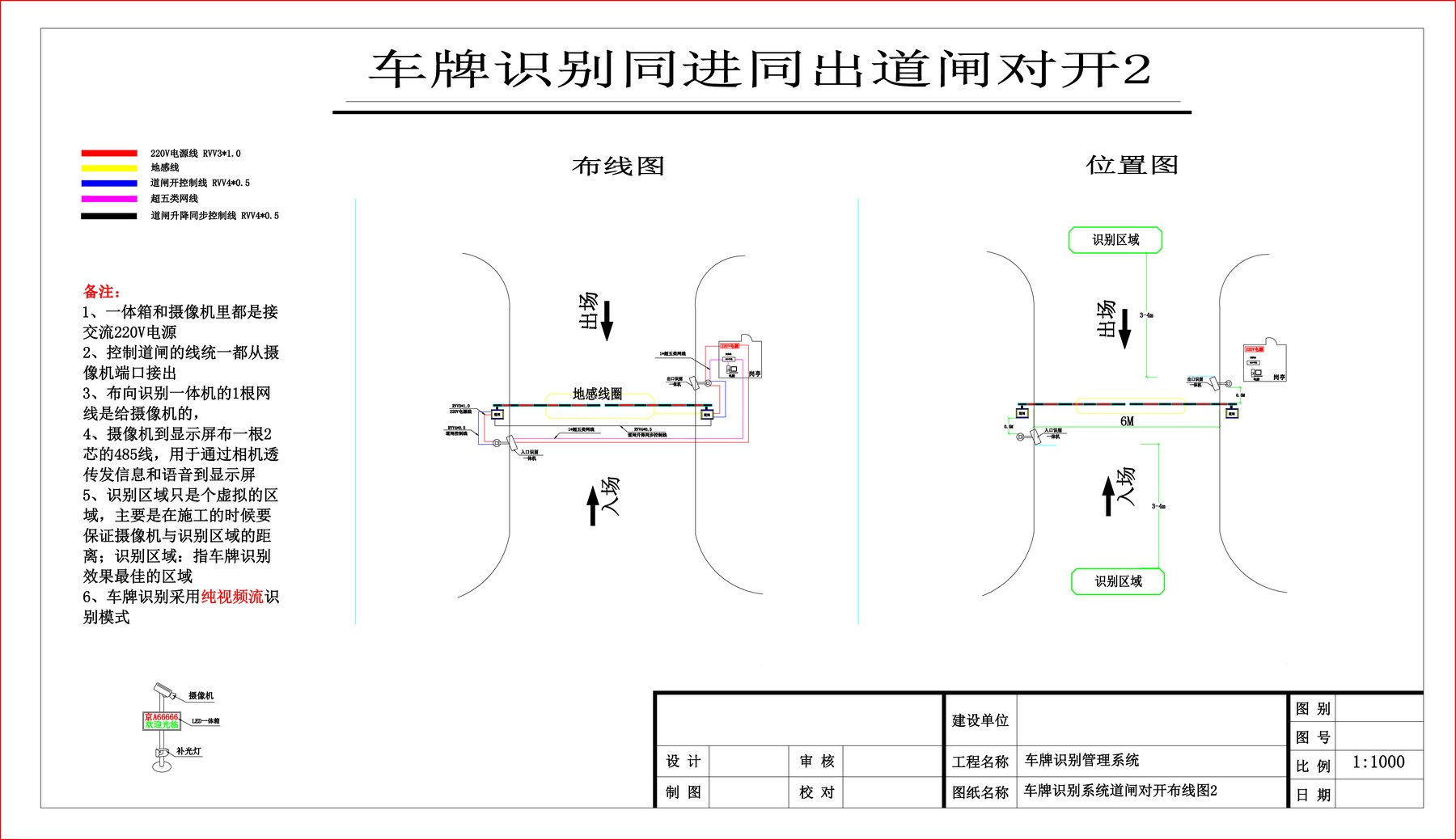

车牌识别一进一出管线敷设图

6.1 强弱电分离​

  • 强电（220V 电源线）与弱电（网线、信号线）必须分开穿管，间距不小于 0.3 m。
  • 当电源线采用 PVC/PE 管时，与信号线管间距 ≥ 0.15 m；采用镀锌钢管时可缩小至 0.1 m。

6.2 线材与穿线​

  • 相机至交换机：超五类/六类屏蔽网线（室外用防水线）。
  • 相机至道闸开闸信号线：2×1.0 mm² 纯铜线。
  • 设备供电线：3×1.5 mm² 电线。
  • 室外走线必须穿 PVC 管或镀锌钢管保护；穿越车道须用镀锌钢管抗碾压。
  • 线管转弯处弯曲半径不小于管径的 10 倍，避免损伤线缆。

6.3 接地与防雷​

  • 道闸机箱、相机及控制主机必须可靠接地，接地电阻 ≤ 4 Ω。
  • 接地体可用 50×50 mm 角钢，埋深不低于 1.5 m。
  • 雷雨多发区域建议安装防雷模块，所有线缆接头做防水绝缘处理。

7. 调试与验收​

7.1 图像与角度校准​

  1. 登录相机 Web 管理界面或专用客户端。
  2. 用测试车停在最佳识别位，微调万向节，使车牌在画面中水平居中、位于图像下 1/3 区域。
  3. 车牌像素宽度控制在 120–300 px，车牌区域占画面比例约 1/5–1/4。
  4. 开启智能补光，夜间以车牌不反光、不模糊为准。

7.2 触发与联动​

  • 划定识别区覆盖目标车道，避开相邻车道或停放车辆。
  • 设置虚拟触发线，车辆车牌压线即触发抓拍。
  • 可选“视频流触发”或“外部输入触发”（地感线圈/雷达）。
  • 识别成功后道闸延迟 0.5–1 秒 开启；车辆通过地感线圈后延迟 3 秒 关闭。

7.3 实车测试​

  • 连续通过不少于 100–200 辆次 测试，识别率应 ≥ 98%（部分场景要求 ≥ 99.5%）。
  • 分别在晴天、阴天、夜间无光环境测试。
  • 必做防砸测试：模拟车辆/物体位于闸杆下方，确认道闸停止下落或自动抬起。
  • 测试脱机、断电手动抬杆、收费/语音/显示联动是否正常。

7.4 交付资料​

  • 点位台账（位置、IP、维护联系人）。
  • 隐蔽工程照片（预埋管线、地感线圈、接地装置等）。
  • 设备参数配置档案与验收测试记录。
