显示屏系统
核心功能
LED 显示屏用于显示车牌号、欢迎语、收费金额、车位引导等信息，是无人值守停车场的重要交互界面。
产品介绍
主要特性
- 高亮度显示：户外可见，阳光直射下清晰显示
- 多色显示：支持红、绿、黄等多色文字
- 远程下发：通过云平台远程更新显示内容
- 多行显示：支持 2~4 行文字同时显示
- 语音同步：显示屏与语音播报同步
显示效果

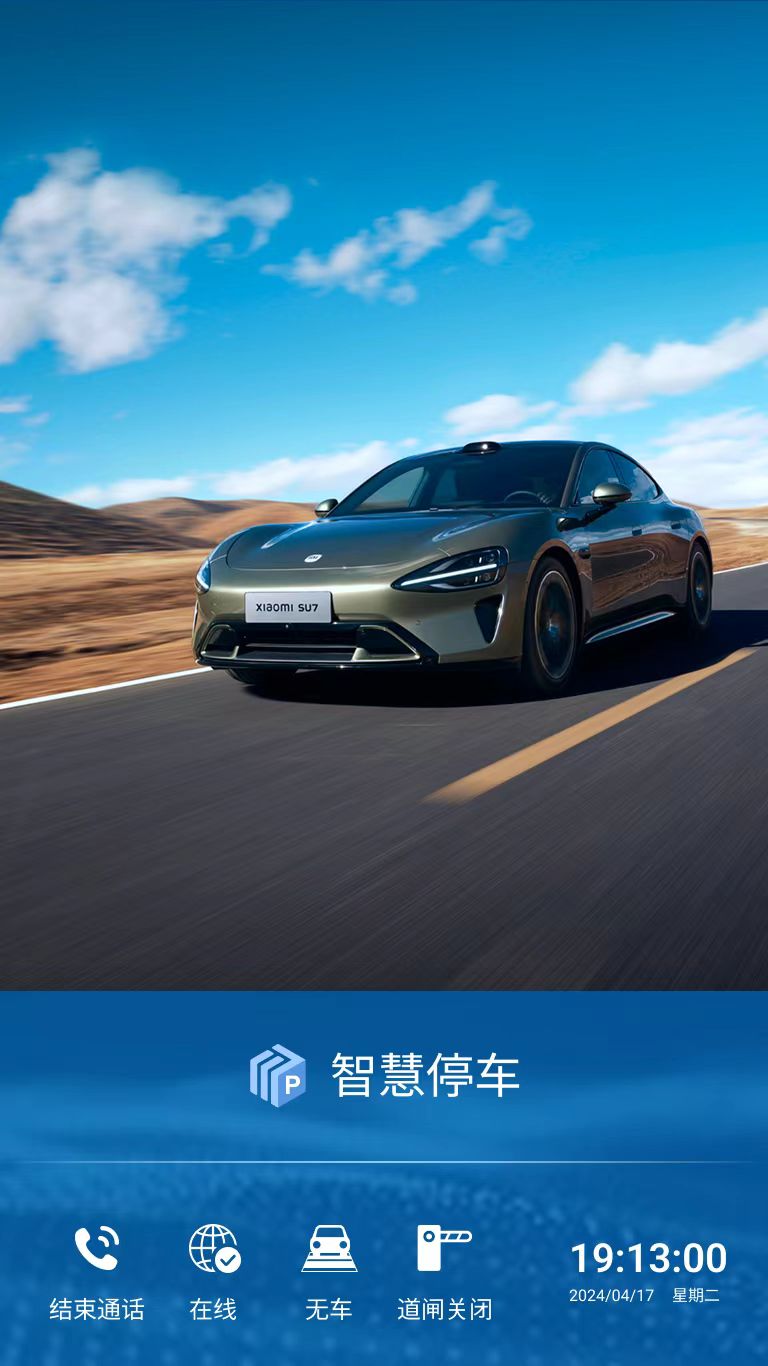

界面效果图一

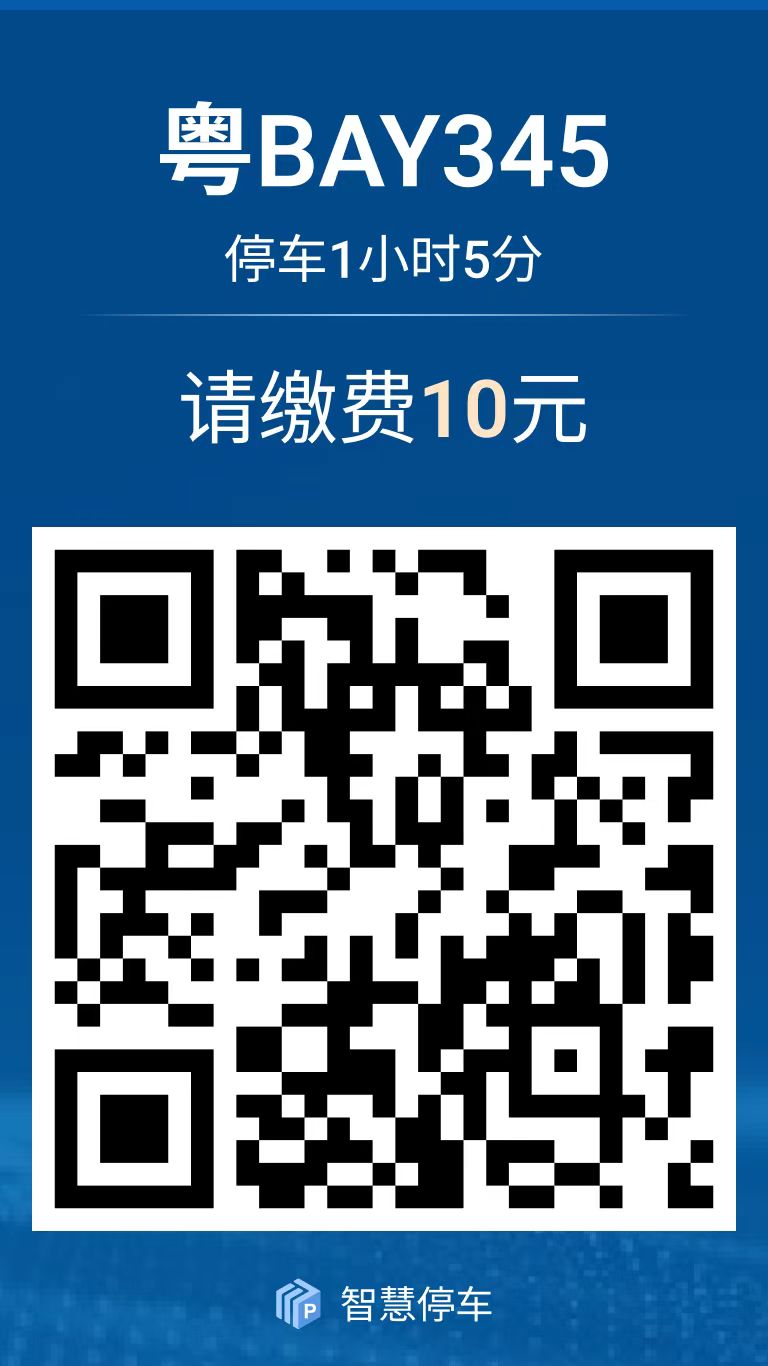

界面效果图二

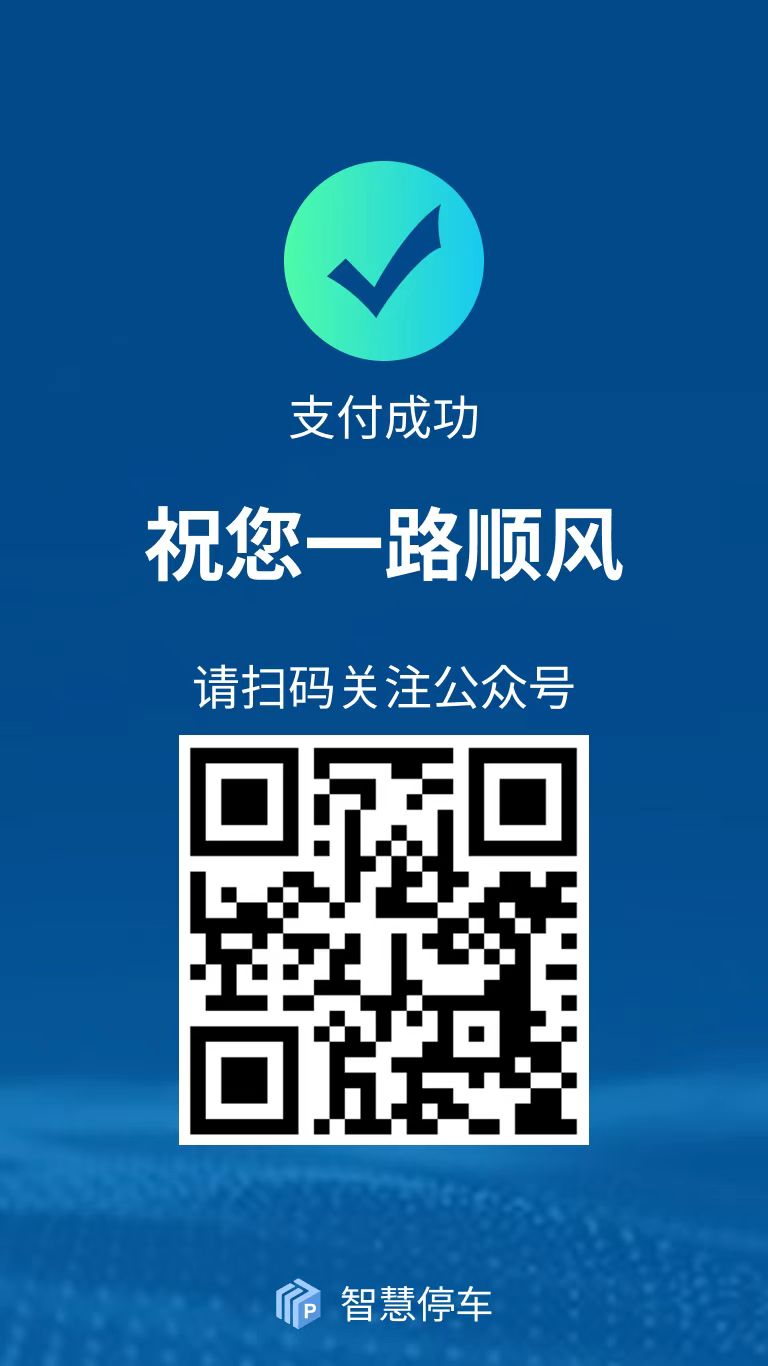

界面效果图三
技术参数
| 参数 | 规格 |
|---|---|
| 显示颜色 | 红/绿/黄/全彩 |
| 点阵规格 | 常见 32×16、64×32 |
| 亮度 | ≥5000 cd/m²（户外） |
| 可视距离 | 10m ~ 50m |
| 刷新率 | ≥300Hz |
| 工作电压 | DC 5V / 12V |
| 通讯方式 | RS485 / 以太网 / WiFi |
| 工作温度 | -20℃ ~ +60℃ |
| 防护等级 | IP65 |
安装规范
安装位置
推荐安装方式
- 安装高度：离地 2.5m ~ 3.5m，确保驾驶员清晰可见
- 安装角度：略微下倾 5° ~ 15°，避免反光
- 安装位置：道闸前方或侧方，正对驾驶员视线
接线规范
| 接口 | 接线说明 |
|---|---|
| 电源 | DC 5V/12V，注意功率匹配 |
| RS485 | A/B 线连接主板或控制器 |
| 以太网 | 网线连接交换机 |
显示内容配置
常用显示模板
| 场景 | 显示内容示例 |
|---|---|
| 入场欢迎 | 欢迎光临 / 车牌号 / 入场时间 |
| 出场收费 | 车牌号 / 停车时长 / 缴费金额 |
| 月卡用户 | 月卡有效 / 车牌号 / 有效期 |
| 车位满 | 车位已满 / 请绕行 |
| 临时提示 | 系统维护 / 请扫码缴费 |
远程下发流程
- 登录云平台
- 进入"显示屏管理"模块
- 选择目标显示屏设备
- 编辑显示内容（支持变量：车牌号、时间、金额等）
- 点击"下发"，内容实时更新
常见故障排查
| 现象 | 可能原因 | 处理方法 |
|---|---|---|
| 屏幕不亮 | 电源故障 / 接线松动 | 检查电源，测量电压 |
| 显示乱码 | 通讯故障 / 波特率错误 | 检查 RS485 接线，核对波特率 |
| 部分不亮 | LED 灯珠损坏 | 联系厂家更换模组 |
| 显示模糊 | 亮度太低 / 视角不对 | 调整亮度，调整安装角度 |
| 内容不更新 | 网络故障 / 下发失败 | 检查网络，重新下发 |
